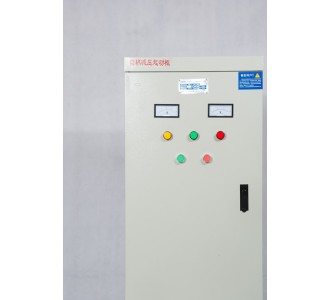

產品概述

XJ01系列自耦減壓起動箱適用于交流50Hz、額定電壓380V或660V、額定輸出功率600KW及以下的三相鼠籠型感應電機作不頻繁降壓起動用，利用自耦變壓器的降壓功率，降低電動機的起動電流，將電動機加速到接近額定轉速，保證電動機的正常運行，且可減少起動電流對輸電網絡和電動機及其相連設備的影響。

線路中具有欠電壓、過熱保護；內裝有電機綜合保護器，具有過載、斷相保護；自耦變壓器內裝有溫控器，具有變壓器過熱保護。100KW以上且可人為的分?jǐn)嚯妱訖C(jī)的電源，起動柜采用動力柜式殼體，美觀大方.

產品性能結構及特性

1.本星三角起動箱為柜式防護結構，由塑殼斷路器、交流接觸器、自耦變壓器、電動機保護器、中間繼電器、時間繼電器等元器件組成；

2.自耦減壓起動箱起動電機時，起動電流不得超過電動機額定電流的5倍，若連續數次起動時間的總和以超過規定而發熱，變壓器應冷卻后方能在繼續起動，因此自耦減壓起動柜僅作長時間間歇起動之用，嚴禁在頻繁起動的工作條件下使用；

3.XJ01-75KW及以下產品系采用自動轉換控制方式；JJ1-100及以上產品內已裝有塑殼斷路器，采用手動、自動兩種控制方式，用轉換開關進行轉換；

4. 時間繼電器為可調式，可任意調節控制起動的時間，自耦變壓器線圈備有為額定電壓的80%和65%兩組抽頭，出廠時接在80%的抽頭上。若用戶需要較小起動力矩時可接在65%抽頭上；

5. 自耦減壓起動箱能在（85%--110%）額定電壓范圍內可行的工作，其釋放電壓不高于額定電壓的75%,不低于額定電壓的20%。

正常工作條件及安裝條件

自耦減壓起動箱在戶內安裝（若在戶外安裝，選型時請告知本公司），保證在下列條件下正常使用：

1.海拔高度不超過2000m；

2 周圍空氣溫度不高于+40℃，24小時內平均不超過+35℃，不低于-10℃；

3.空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度下允許有較高的相對濕度，最濕月平均最低溫度不超過+20℃，該月平均最大相對濕度不超過90%。由于溫度變化發生在自耦減壓起動柜上的凝霜必須采取措施除去；

4.空氣污染等級為3級；

5. 安裝條件：

a：安裝與水平面的傾斜度不超過5°；

b：安裝類別為Ⅱ、Ⅲ級；

6．無明顯振動和沖擊的地方；

7．在無爆炸危險的介質中，且介質中無足以腐蝕金屬盒破壞絕緣的氣體和塵埃（包括導電塵埃）
