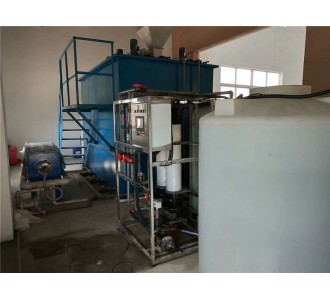

切削液廢水處理系統，包括按照廢水處理流程依次設置的混合反應池、瑪瑙微電解罐和氣浮池，混合反應池的上方設有硫酸投放裝置和絮凝劑投放裝置，瑪瑙微電解罐的進水口連接能夠?qū)щ姷姆胖貌?，放置槽上放置一瑪瑙，瑪瑙微電解罐?nèi)還設置有正電極柱，正電極柱和放置槽分別與電源轉換裝置電連接;氣浮池內包括混合區、出水區和刮渣區，刮渣區具有自動刮渣系統，還設有控制系統，包括PLC控制器、PH傳感器、電磁閥和流量計。本發明將微電解、氣浮處理合理的組合，形成一套低成本、處理效率高、系統運行穩定的切削液廢水處理系統，且本系統通過PLC控制器、PH傳感器和流量計等，自動控制加藥量，自動化程度高，減少人工成本。
  　權利要求書
　　1.一種切削液廢水處理系統，其特征在于：包括按照切削液廢水處理流程依次設置的混合反應池(1)、瑪瑙微電解罐(2)和氣浮池(3)，所述混合反應池的出水口與所述瑪瑙微電解罐的進水口相通，所述瑪瑙微電解罐的出水口和所述氣浮池的進水口相通;
　　所述混合反應池的上方設有硫酸投放裝置(4)和絮凝劑投放裝置(5)，所述硫酸投放裝置和所述絮凝劑投放裝置皆與所述混合反應池相通;
　　所述瑪瑙微電解罐的罐底設有進水口，所述進水口通過進水管(6)連接能夠?qū)щ姷姆胖貌?7)，所述放置槽的截面為圓弧狀，所述放置槽的槽壁上設有多個出水孔(8)，所述放置槽上放置一瑪瑙(9)，所述瑪瑙微電解罐內還設置有正電極柱(10)，所述正電極柱和所述放置槽分別與位于放置槽下部的電源轉換裝置(11)電連接;
　　所述氣浮池內包括混合區、出水區和刮渣區，所述混合區位于所述氣浮池的底部，所述出水區位于所述混合區的上方，所述刮渣區位于所述出水區的上方，所述混合區的底部具有進水口和溶氣水進口，所述混合區的溶氣水進口通過溶氣水釋放管外接溶氣罐(12);所述出水區具有出水口;所述刮渣區設有刮渣機(13)，所述刮渣機的一端的下方設有集渣槽(14)，所述刮渣機由所述刮渣區朝向所述集渣槽刮渣;
　　還設有控制系統，所述控制系統包括PLC控制器(19)、PH傳感器(20)、電磁閥(21)和流量計(22)，所述PH傳感器、電磁閥和流量計皆與所述PLC控制器電連接，所述PH傳感器位于所述混合反應池內，所述電磁閥位于所述硫酸投放裝置與混合反應池之間、所述絮凝劑投放裝置和所述混合反應池之間、所述溶氣罐與所述氣浮池之間;
