功能概述

單線CAN網絡是指只使用一條CAN信號線即可進行CAN通訊的網絡（高速CAN網絡使用兩條差分信號線：CAN_H、CAN_L）。單線CAN技術被廣泛應用于機動車輛，由于汽車車身可以作為總線的“地”，因此單線CAN可以使用一條數據線連接車內各個通信模塊，從而大量減少了布線的開銷。但是總線的傳輸速度，要大大低于高速CAN總線。

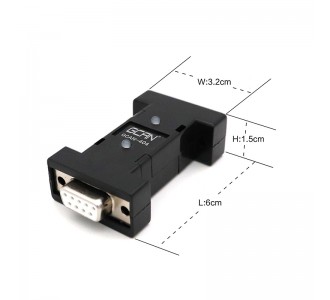

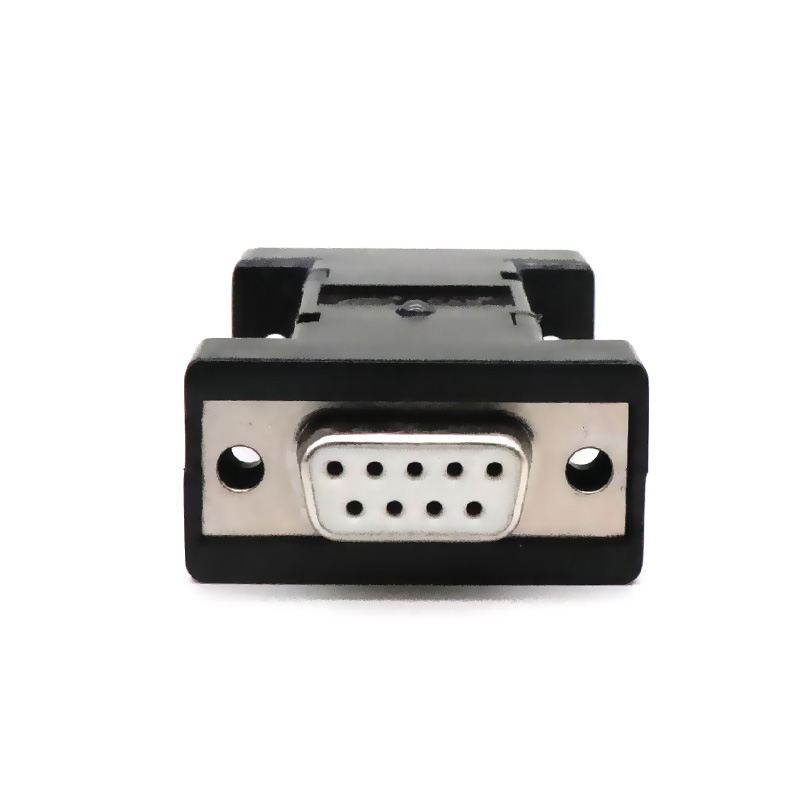

使用GCAN-404單線CAN轉換器，可以將我公司USB-CAN設備連接至單線CAN網絡（SAEJ2411）。GCAN-404模塊專為我公司DB9接口CAN卡設計，使用DB9接口公對母的連接方式，可以快速將CAN卡與GCAN-404連接，接入單線CAN網絡。


性能特點

1、高速CAN接口支持CAN2.0A/B協議，符合ISO/DIS11898規范；

2、單線CAN支持低速33.33K、高速83.33K波特率；

3、即插即用，無需配置；

4、體積小巧，即插即用；

5、工作溫度范圍：-40℃~+70℃；

6、單線CAN端+5V150mA輸入；


典型應用

(1)對單線CAN的調試分析

（2）雙線CAN拓展支持單線CAN
