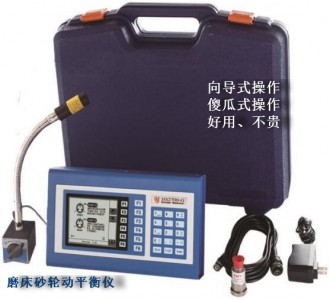

產品特色：

1、動平衡校正+轉速監測+振動監測三機一體功能強大
2、攜帶方便,可針對車間各種不同磨床進行砂輪動平衡量測與校正
3、動平衡校正精度高,平衡量0.01um振動值
4、內建可充電鋰電池，蓄電力穩定待機時間長
5、可省掉新砂輪線外靜平衡作業，直接在磨床上作動平衡校正
6、也可以延續新砂輪或原砂輪靜平衡或動平衡的狀態，直接進行動平衡校正，大幅縮短校正時間
7、在校正過程當中，主機LCD面板上的雷達圖可實時顯示砂輪當時的轉速．振動量與重端角度
8、隨機附贈一組適合各種不同砂輪尺寸的壓克力材質角度環，除方便作業外也可大幅縮短校正時間
9、適用范圍：平面磨床、外圓磨床、無心磨床、光學投影磨床、 砂輪磨齒機、立式磨床、專用研磨機等帶有三個平衡塊設備。


砂輪動平衡操作界面：

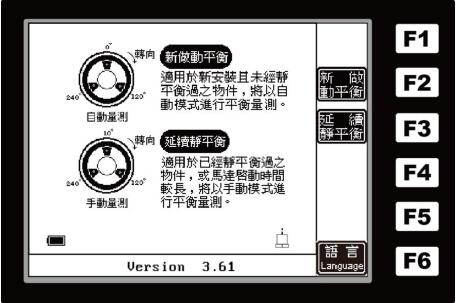

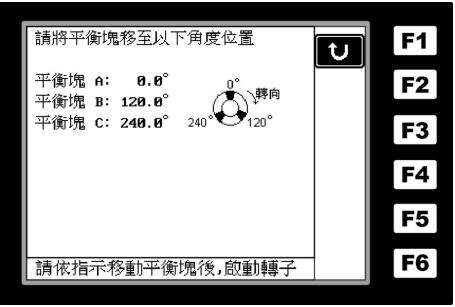

            開機界面：新換砂輪請選擇新做動平衡                                                             請將平衡塊放置0度 120度 240度位置后-啟動砂輪

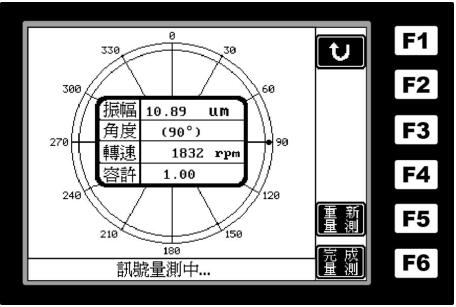

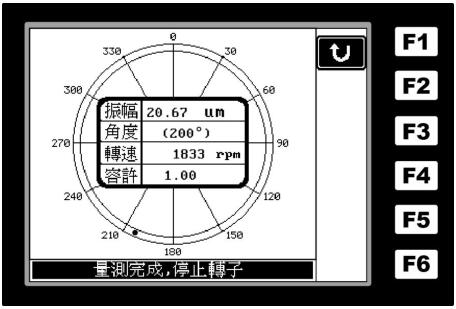

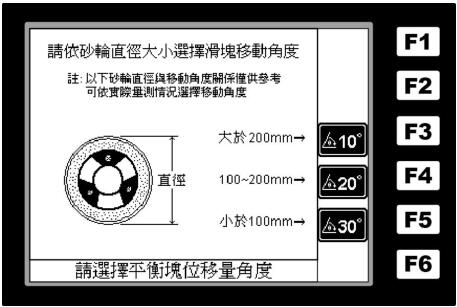

              磨床啟動測量初始振動和轉速，根據儀器提示停止磨床                             根據儀器提示0度平衡塊，選擇可防置角度位置

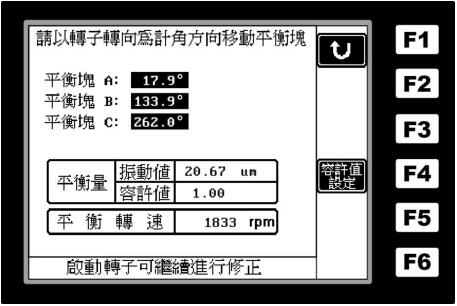

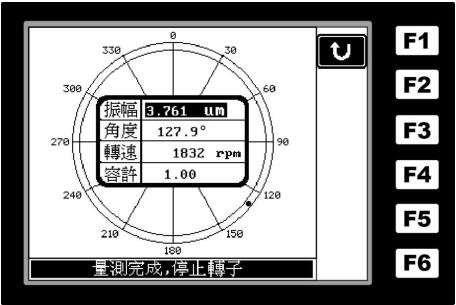

            再次啟動磨床，儀器上顯示數據                                                                        磨床停止后，根據儀器提示三個平衡塊準確放置角度

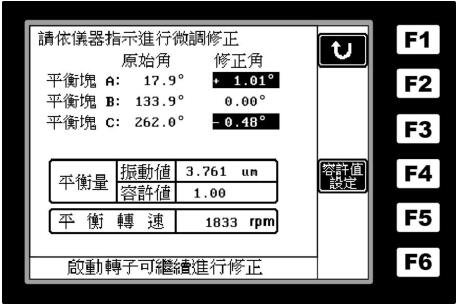

           啟動磨床檢測現在振動值                                                                                       再次微調修正法蘭處平衡塊角度，使其達到磨床精美狀態

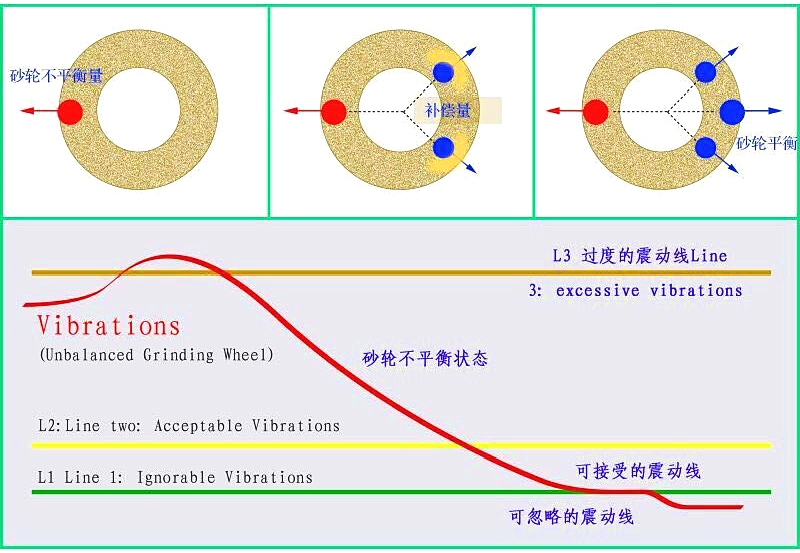

砂輪動平衡原理：

砂輪動平衡的過程主要是透過操作者在砂輪法蘭上調至配重塊來使砂輪平衡，透過儀器的輔助可使操作者，縮短平衡時間。
儀器也提供準確的調整值供操作者調整，也更能準確的調整到操作者的容許范圍，如此也使砂輪的使用壽命得以延長。

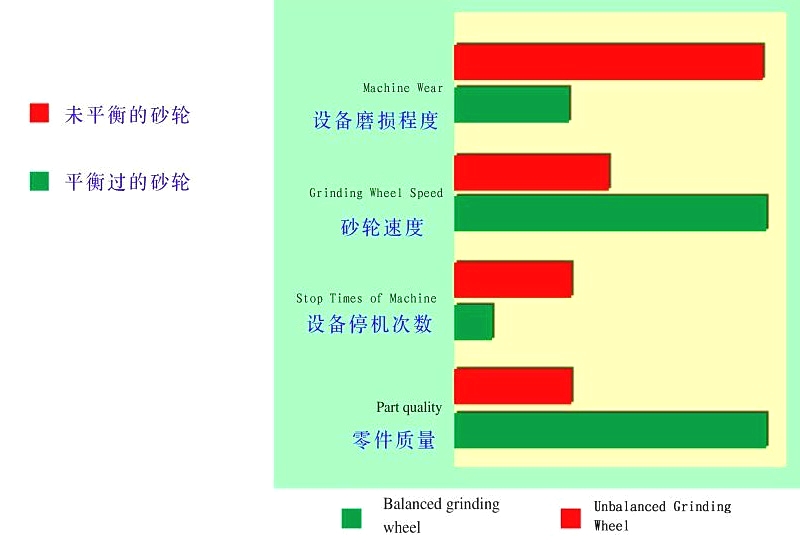

砂輪在不平衡的狀態下高轉速的轉動，振動將會持續的傳遞到其他的機械零件、設備，進而使這些機械零件、設備的運作狀態變差或是損壞。
另外，由于主軸和軸承的振動會使磨頭的性能降低，如此也影響加工品的質量。

• 砂輪在線動平衡額意義：

  眾所周知，為使磨床加工能穩定地達到高要求的尺寸精度，波度和粗糙度，在機床必須有高的幾何精度，剛度和性能穩定性的同時，對機床振動狀況也有嚴格的要求。

  各式旋轉部件都有振動等級要求：
  例如振源之一的電機都規定了高的動平衡等級，高速傳動皮帶輪也需進行動平衡，這些技術指標一般在機床出廠時都已確定。


  工人靜平衡操作難以達到要求：
  此外的也是的主振源是砂輪架系統，由于砂輪的材質非均勻性及其它加工因素，整個砂輪系統的重心總是偏離主軸中心，因而砂輪架系統運轉時引起振動，
  在此情況下修整出的砂輪形狀是不理想的，難以磨出高要求的工件，這就是為何新砂輪必須進行靜平衡或動平衡的原因。
  但靜平衡效果與操作者技能和熟練程度有很大差異。

  研究探索：
  隨著砂輪直徑及寬度的增大以及砂輪線速度的提高，僅靠靜平衡達不到遇期的效果，可是老的動平衡方法，
  操作費時勞動強度大，且大直徑砂輪的動平衡機價格昂貴、占地面積大，難以被人們接受。為此數十年來，
  人們一直致力于探索直接在本身機床上進行動平衡的概念。

  在線動平衡技術突破：



  在線動平衡技術的突破推動了磨削技術的發展，如高速磨削，使機床的工作精度和生產效率的潛在能力得到充分發揮，成為高精加工不可或缺少的配套技術，
  在延長砂輪，修整金鋼石和主軸軸承等使用壽命方面也有所裨益。　


  據美國振動研究權威機構，IRD公司多年機床維修經驗值推薦：為確保磨床加工精度，主軸軸承外殼處測得的許可振動位移量（峰-峰值）應控制如下：
  磨床類型：	許可振動量范圍
  螺絲磨床：	0.25-1.50um
  齒輪磨床：	0.25-1.50um
  成型輪廓磨床：	0.75-2.00um
  內外圓磨床：	0.75—2.50um
  無心磨床：	0.75-2.50um
  平面磨床：	0.75-3.50um
  雙端面磨床：	1.20-5.00um
  （注：具體許可值與加工件公差及尺寸相關，有可能低于此表下限 。）





PY2700G砂輪動平衡高精度磨床應用

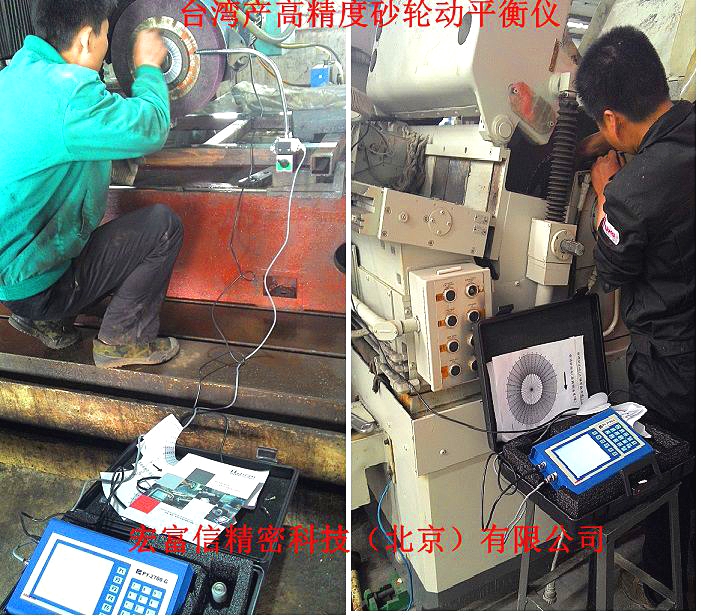

砂輪動平衡動平衡儀在現場應用

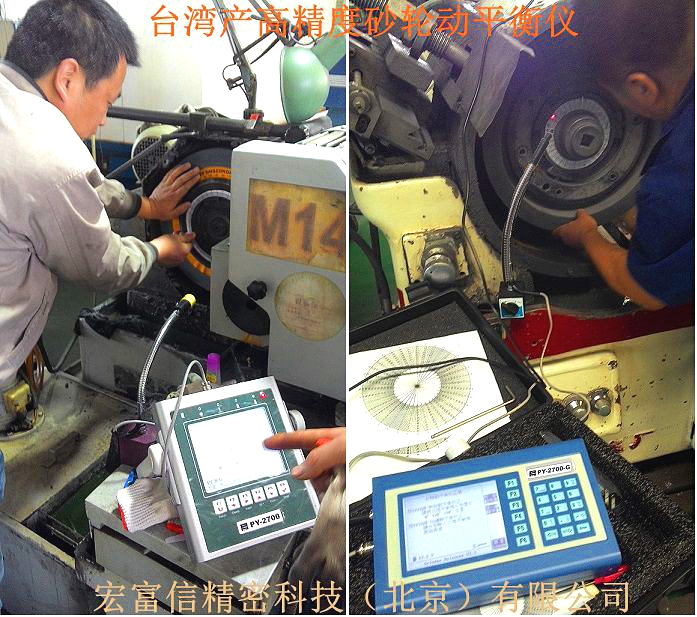

砂輪動平衡動平衡儀在現場應用

我們的在線動平衡儀廣泛的應用于國內大廠。感謝以下客戶選用我們的設備。
