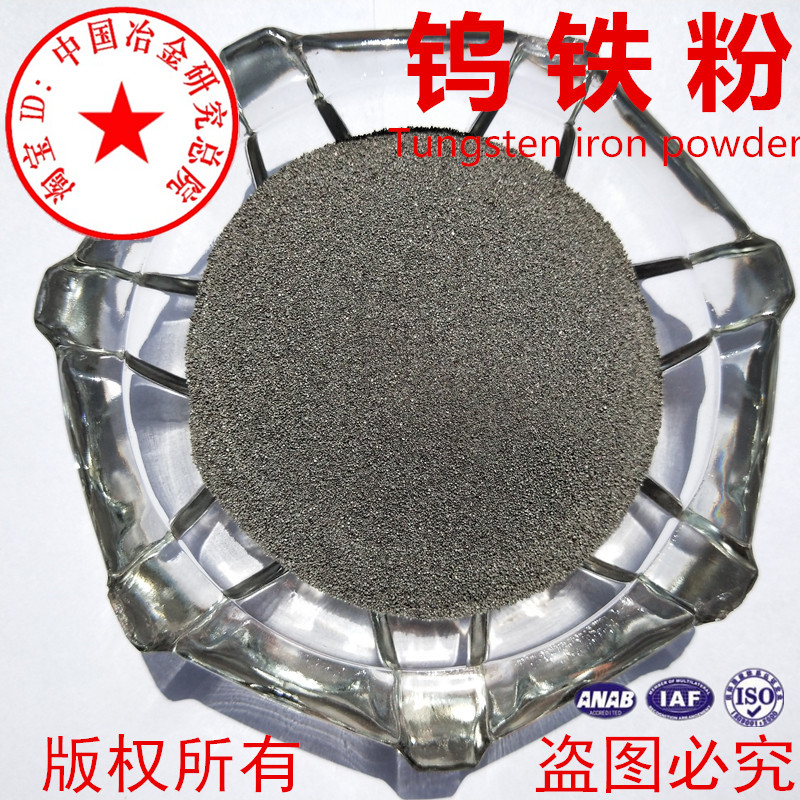

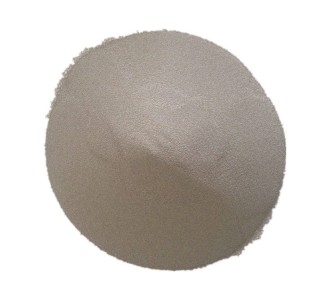

品名：鎢鐵粉 鎢鋼粉

粒度：可定做

成分含量：

采用氫還原三氧化鎢或仲鎢酸銨的方法制備。用氫還原法制取鎢粉的工藝過程一般分為兩個階段：第一階段在500～700oC溫度下，三氧化鎢還原成二氧化鎢；第二階段在700～900oC溫度下，二氧化鎢還原成鎢粉。還原反應常在管式電爐或回轉式爐中進行。還原鎢粉的性能(如純度、粒度、粒度組成等)主要取決于還原工藝。在管式爐中還原鎢粉時，影響還原速度的主要工藝參數是還原溫度、燒舟中氧化鎢的裝載量、燒舟移動速度、氫氣流速及氫氣中水分含量。隨著還原溫度的升高，鎢粉的粒度變粗。鎢粉的制取除了氫還原法外，還有早期采用的氧化鎢碳還原法，還原溫度高于1050oC。用這種方法得到的鎢粉純度較低。此外，用金屬鋁、鈣、鋅等還原氧化鎢的工藝研究工作亦在進行中。對于特殊應用而要求高純度、超細粒度的鎢粉，則發展了氯化鎢氫還原法，得到

的鎢粉粒度可小于0.05μm。

性能和標準：

鎢粉除了對雜質含量有一定的要求外，氧含量要控制在一定范圍內。常用鎢粉粒度一般為費氏平均粒度2～10μm。鎢粉為多角形顆粒形狀。此外，鎢粉的比表面、松裝密度、搖實密度等也在一定范圍內變化。鎢粉的性能對鎢材的生產和鎢粉末冶金制品的質量有直接的影響，特別是純度和粒度的影響更為明顯。鎢粉是依據純度和粒度以及不同的用途而分類的。美國最早生產鎢粉的華昌公司是按化學純度將氫還原鎢粉分為三級；日本已制定了《鎢粉及碳化鎢粉》的工業標準(JISH2116-1979)；英、法和前蘇聯等國均設有統一的鎢粉國家標準。中國工業生產的鎢粉于1982年制定了《氫還原鎢粉的技術條件》(GB3458-82)。該標準規定了鎢粉的性能和分類牌號．并對檢驗方法、驗收規則、包裝、運輸和儲存等項目都做了明確的規定。對于特殊用途和軍工專用的鎢粉，生產廠可根據用戶要求試制生產。

鎢粉用途：

鎢粉是加工粉末冶金鎢制品和鎢合金的主要原料。純鎢粉可制成絲、棒、管、板等加工材和一定形狀制品。鎢粉與其他金屬粉末混合，可以制成各種鎢合金，如鎢鉬合金、鎢錸合金、鎢銅合金和高密度鎢合金等。鎢粉的另一個重要應用是制成碳化鎢粉，進而制備硬質合金工具，如車刀、銑刀、鉆頭和模具等

版權所有，翻版必究

我們全部是廠家直銷，沒有其他網上代理渠道，請大家不要輕易相信代理之說，不然出現質量問題，于本公司無關

本店鄭重聲明，除本店鋪外沒有在淘寶網上設立其他代理合作的店鋪，如有發現謹防假冒。購正品，放心，貼心，踏心
