南宮市鑫盾合金焊材噴涂有限公司

公司基本資料信息

南宮市鑫盾合金焊材噴涂有限公司
??[誠信檔案]
聯系人:黃金鵬(先生)?? ?
會員: [當前離線] [加為商友] [發送信件]

進入店鋪公司介紹公司地址產品信息

聯系我們在線詢價

當前位置: 首頁 ? 供應 ? 化工/塑料/涂料/表面 ? 冶金礦產 ?

碳化鋯粉大量供應優質碳化鋯碳化鋯粉金屬碳化鋯粉質量優

產品品牌：	鑫盾
最小起訂：	0.1 kg
產品價格：	1500.00元/kg
供貨總量：	9999 kg
發貨期限：	自買家付款之日起 3 天內發貨
瀏覽次數：	77

?

產品詳細說明
詳細參數

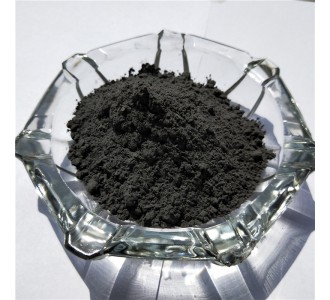

碳化鋯粉

碳化鋯，ZrC=103.22，含碳11.64%，灰色金屬狀粉末,它是一種金屬陶瓷粉末。碳化鋯金屬陶瓷粉末是通過新工藝生產出來的一種新型材料，化學式為ZrC，屬于典型的NaCl型面心立方結構，晶格常數為0.46930nm空間群為Fm3m，C原子和Zr原子半徑比為0.481，小于0.59，形成簡單的間隙相，Zr原子形成緊密的立方晶格，C原子處于晶格的八面體間隙位置。碳化鋯的熔點為3540℃，理論密度6.73g/cm3，熱膨脹系數6.7×10-6℃-1，顯微硬度2600kg/mm2，電阻率為57～75/μΩ·cm，開始強烈氧化的溫度為1100～1400℃。不溶于鹽酸，但溶于硝酸。

二、性能技術特點：

本產品純度高、粒度分布均勻，高表面活性，具有耐高溫、抗氧化、強度高、硬度高、導熱性良好，韌性好，碳化鋯是一種重要的高熔點、高強度和耐腐蝕的高溫結構材料,并具有高效吸收可見光,反射紅外線和儲能等的特性。

牌號GRADE	化學成分(%)										平均粒度Particle size FSSS(μm)
	CHEMICAL COMPOSITION(%)
	總碳	游離碳
	總碳	游離碳
	Ctotal	Cfree	Nb	Fe	Si	O	N	Na	K	Ca
ZrC-1	≥11.2	≤0.40	0.01	0.05	0.05	0.5	0.10	0.01	0.005	0.01	1.0-2.0
ZrC-2	≥11.2	≤0.40	0.01	0.05	0.05	0.5	0.10	0.01	0.005	0.01	2.1-3.9
ZrC-3	≥11.2	≤0.40	0.01	0.05	0.05	0.5	0.10	0.01	0.005	0.01	4.0-5.9
ZrC-4	≥11.2	≤0.40	0.01	0.05	0.05	0.5	0.10	0.01	0.005	0.01	6.0-7.9
ZrC-5	≥11.2	≤0.40	0.01	0.05	0.05	0.5	0.10	0.01	0.005	0.01	8.0-9.9
ZrC-6	≥11.2	≤0.40	0.01	0.05	0.05	0.5	0.10	0.01	0.005	0.01	10-15
ZrC-N1	≥11.2	≤0.40	0.01	0.05	0.05	0.5	0.10	0.01	0.005	0.01	0.05-0.1
ZrC-N2	≥11.2	≤0.40	0.01	0.05	0.05	0.5	0.10	0.01	0.005	0.01	0.1-0.2
ZrC-N3	≥11.2	≤0.40	0.01	0.05	0.05	0.5	0.10	0.01	0.005	0.01	0.2-0.3
ZrC-N4	≥11.2	≤0.40	0.01	0.05	0.05	0.5	0.10	0.01	0.005	0.01	0.3-0.4
ZrC-N5	≥11.2	≤0.40	0.01	0.05	0.05	0.5	0.10	0.01	0.005	0.01	0.4-0.5

*成分組成及平均粒度可根據用戶要求進行調整*

三、產品應用及案例

碳化鋯金屬陶瓷粉末是制備高性能硬質合金、航空航天、原子能、紡織、電子、涂層和冶金自動化等高新技術領域的關鍵材料。

1、納米碳化鋯應用于新型保溫調溫紡織品中，碳化鋯具有高效吸收可見光,反射紅外線的特性,當它吸收占太陽光中95%的2μm以下的短波長能源后,通過熱轉換,可將能源儲存在材料中，它還具有反射超過2μm紅外線波長的特性。而人體產生的紅外線波長約10μm左右,當人們穿了含Nano – ZrC紡織衣時，人體紅外線將不易向外散發。這說明碳化鋯具有理想的吸熱、蓄熱的特性。產品可應用于新型保溫調溫紡織品中。而采用陶瓷纖維作為填充料的保暖內衣恰恰克服了過去產品的弊端，真正成為既具保暖又有舒適度的保暖內衣新材料。

這種材料的特點是可以有效地把進入纖維的可見光轉化成熱量放出，并蓄積在服裝內的小氣候空間，直到產生增溫保溫的作用。這種纖維是將一種屬于碳化鋯系列的陶瓷微粒混入聚酯切片中紡絲制成的。碳化鋯是在太陽能利用中使用的一種重要材料，它存在于纖維之中，有可以直接將可見光轉化為熱能（紅外線）的作用。當這部分熱量被釋放到服裝內空間并和人體發出的熱理（遠紅外線）一起，在生理飽和壓差的驅使下，隨同小氣候環境中的空氣向服裝外散發時，又會因含碳化鋯的纖維材料對高波長的紅外線與遠紅外線有很高的反射能力，而把空氣中這一部分熱量重新反射到人體上，從而起到保溫的作用。

采用陶瓷纖維作為填充料的保暖內衣，由于陶瓷纖維的高保暖性，所以用少量材料就可以保暖，使得這樣的內衣既美觀且舒適度大大增加；又因為采用聚酯切片作為載體，其良好的洗后穩定性，又保證了這種新型材料內衣的耐洗性能。

2、納米碳化鋯應用于尼龍，采用碳化鋯系化合物微粒子加入尼龍和滌綸纖維中，使其高效吸收太陽能并轉換為熱量的一種面料，即遠紅外保溫面料。提高了保溫性，對在寒冷環境中的服裝很有實際意義。日本尤尼奇卡與Descente合作生產的放熱紡織品“So1ar ＆ Micro Type”(太陽微細型)，是把碳化鋯(ZrC)加到尼龍絲中去，這種紡織品用于制作運動服，用60分特15根和130分特32根絲織成的服裝在1998年長野的冬奧會上被西班牙、澳大利亞和加拿大的國家代表隊選用。

3、納米碳化鋯應用于纖維，不同碳化鋯和碳化硅微粉含量和添加方式對纖維近紅外吸收性能有影響，當纖維中的碳化鋯或碳化硅含量達到4%（重量）時，纖維的近紅外線吸收性能最佳，將碳化鋯和碳化硅添加在纖維的殼層中的近紅外線吸收效果優于添加在芯層中的效果。研究了相變材料微膠囊和納膠囊的制備工藝對膠囊結構和性能的影響，并通過添加過冷結晶防止劑的方法降低了微膠囊的過冷度。研究了采用相變材料微膠囊熔融紡絲和溶液紡絲工藝制備蓄熱調溫纖維的工藝、纖維結構和性能，分別制成了含有20％（重量）和30％（重量）相變材料微膠囊的纖維，這些纖維具有明顯的熱能吸收儲存功能，加工成的紡織品具有溫度調節功能。

4、尤尼吉可纖維公司的"Thermotron"是在紗線的芯部加入碳化鋯微粒，將太陽光（可視光線）轉換為熱能的同時，反射身體發出的遠紅外線進行保暖。鐘紡合纖公司的蓄熱保溫聚酯材料"Ceramino"是將遠紅外線吸收物質均勻地滲透到纖維的分子構造上，從而提高對太陽光等外部紅外線的吸收率。同時，吸收人體發出的紅外線并轉換為熱量，發揮其蓄熱保溫的效果。另外，通過染色工序的特殊處理，消除粗硬的手感。富士紡公司的"INSERARED"是加入放射遠紅外線陶瓷成分的聚酯纖維與棉的混紡素材。不僅適用于內衣，還可用于床上用品等。可樂麗公司也推出了許多遠紅外線相關的商品。"LONWAVE"就是通過加入陶瓷成分從而提高保溫性能的。
