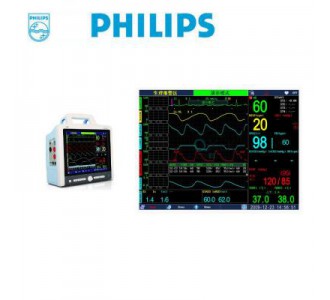

飛利浦病人監護儀G40

測量功能包括用戶可選的3導聯或5導聯心電圖、脈搏血氧飽和度測定、無創血壓測量、呼吸測量、基礎心律、體溫、可選擇的有創血壓測量和呼末二氧發碳及麻醉氣體可選內置記錄儀直觀導航讓您指尖輕點，就能實現最常用功能三通道記錄儀

超大（12.1”）超清晰彩色顯示器，明亮便于讀取，即使在光線很暗也無妨

支持ECG同屏7導聯顯示，4通道ST段分析

具有心律失常分析、心率變異分析、動態血壓監測和藥物濃度計算功能

具有大字體顯示模式、夜間監護模式和呼吸氧合圖功能

重量輕但結實耐用，把手舒適便于攜帶

集成式條帶記錄儀便于資料的記錄（可選擇）

• 12.1 寸高亮彩色TFT 顯示屏，8 通道顯示

• 經過飛利浦專業小組測試認證的心電和血壓計算方法

• 強大的計算分析功能及預警系統

• 多達50 天的數據存儲

• 強大的預警功能（護士呼叫、三重報警、報警集中管理）

• 靈活的數據傳輸及導出功能

• 高端參數齊全，滿足亞危重及危重科室需要

• 可選第二塊電池，超長待機時間

G40 突出特性

①標配豐富的顯示功能：

屏幕:高清、純黑背景、防眩目保護屏、彩色 TFT  (800 x 600)

G30   10.4”最多8道波形

VGA 輸出可以連接大屏幕便于麻醉科手術觀察

大字體顯示便于遠距離觀察

夜間模式

②標配優勢的軟件功能:

業界領先的抗運動與低灌注飛利浦血氧技術（領先）

心率變異統計分析（領先）方便醫護人員跟蹤病人心率與臨床用藥效果

動態血壓監測（領先）方便醫護人員跟蹤病人血壓與臨床用藥的效果

呼吸氧合圖提供新生兒呼吸暫停預警減低窒息死亡率

藥物濃度計算配合輸液泵與注射泵使用簡化護士工作流程



7導心電同屏顯示



動態趨勢及時提供臨床生命體征變化

護士呼叫提供緊急醫患互動

除顫模擬同步輸出可與除顫起搏、體外反博、體外循環聯機使用

③標配海量數據儲存功能:

120分鐘小時全息無損心電波形回放

1200小時趨勢回顧圖

1600 組無創血壓臨床數據回顧

200 種警報/心律失常回顧

G40參數

標準:

    心電(ECG), 血氧飽和度（SPO2), 呼吸(Resp),無創血壓(NIBP),

    雙通道體溫(2 x Temp), ST段分析, 心律失常分析（ARR）

可選:

    雙通道有創血壓(2 x IBP，可進行顱內壓測量), Oridion二氧化碳(Oridion CO2)，

    記錄儀

可選:  墻架, 直立支架;

直立支架GCX:989803144001(Philips料號)

墻架  GCX:989803144011(Philips料號)

G40顯示及軟件

波形增強

波形變粗

大字體顯示

方便遠距離觀察參數

7 導同屏顯示模式

監測5導時顯示全部的7導心電圖

網格顯示

用戶可以打開或關閉波形通道的背景網格，方便用戶直接目測而無需凍結波形進行度量

呼吸氧合圖

心率、血氧飽和度及呼吸率的綜合顯示，提供新生兒呼吸暫停預警減低窒息死亡率

動態趨勢

      顯示每個監護參數的動態         趨勢

      可觀察1小時/2小時/4小時       的動態趨勢

心電技術 （ECG）

3導/5 導心電圖

7 導同屏顯示模式

ECG增益

X1/4,  X1/2,  X1, X2, X4, 自動

心率優先:  ECG 或SpO2

ECG 模式:

診斷模式，監護模式, 手術模式

心率變異統計分析

起搏信號識別

除顫同步輸出

1 = ECG1 波形標示

2 = 1mV 標尺

3 = ECG1波形

4 = 時間間隔標志(每秒)

5 = ECG 導聯

6 = ECG 增益

7 = ECG 波形速度

8 = ECG 模式

9 = 心率來源

13 種心律失常分析（☆經過Philips測算，準確度高）

13種心律失常分析和4導ST段分析

4導ST 段分析

心率變異分析

心率變異統計分析結果回放：

平均心率

平均白天心率

平均夜間心率

最高心率

最低心率

超出正常范圍百分比

高出正常范圍百分比

低于正常范圍百分比

心率趨勢圖和分布圖



動態血壓統計分析

心動態血壓監測結果回放:

- 24小時平均血壓



       - 平均白天血壓

       - 平均夜間血壓

       - 最高和最低血壓

       - 血壓負荷

       - 不正常血壓數據以及平均脈率

       - 白天平均脈率

       - 夜間平均脈率

       - 最高和最低脈率

心電波形分析

呼吸4導聯監測

胸阻抗法

2導或4導可選

窒息報警:  5 – 120秒



   （ ☆獨有）

☆ G30在呼吸算法有很大改進，采用Philips呼吸算法，抗干擾性強，

   能更好的適用于不同的病人

☆獨特4種呼吸導聯選擇:RA-LA/RA-LL/LA-RL/LL-RL

LL-RL可解決兒童及新生兒、胸廓受限性疾病患者呼吸測量不準的情況，適用于各類腹式呼吸的患者。

飛利浦血氧飽和度（Philips SPO2）

血氧飽和度，脈率（PR）

用戶可選擇波速:  6.25, 12.5, 25, 50 mm/s

Philips FAST SPO2

技術優勢：

 Philips專利傅立葉偽差抑制技術的算法可以明顯減少運動或低灌注狀態下的錯誤讀數、漏讀及錯誤報警

臨床優勢：

 用于經常活動的新生兒和嬰兒；

 用于低溫麻醉手術后經常發生寒顫的病人

 用于危重病人監護，如多器官衰竭病人的監護

1 = IBP2 波形標示 2 = IBP1波形標示 3 = IBP1 波形 4 = IBP2 波形 5 = 脈率

6 = 收縮壓        7 = 舒張壓   8 = IBP 測量單位    9 = 平均動脈壓

以色列Oridion微流二氧化碳（CO2）

呼氣末二氧化碳（EtCO2） 吸入二氧化碳（InCO2 ）, 呼吸率(RR)

單位:  mmHg, kPa

波速:

6.25, 12.5, 25 mm/s

波形填充模式

臨床應用

手術麻醉

急救/急診

重癥監護

功能特點

采樣流速很低

多余水分處理

無交叉感染

1 = CO2 波形標識  2 = CO2 波形 3 = 呼氣末CO2 值   4 = 吸入CO2 值

5 = 呼吸率     6 = 呼氣末CO2 單位   7 = 吸入CO2 單位 8 = 呼吸率單位

麻醉氣體（AG）

O2 ：氧氣（可選）

Enflurane：安氟醚

Isoflurane：異氟醚

Halothane：氟烷

Sevoflurane：七氟醚

Desflurane：地氟醚

N2O: 笑氣

CO2：二氧化碳

G40掉電存儲及數據存儲功能

掉電存儲功能

監護儀斷電后，系統自動保存人監護數據及報警上下限。

120分鐘心電波形全息回顧

1200小時趨勢回顧（50天）

1600組數據趨勢列表

200組報警事件

200組心律失常事件

記錄和打印

最多可選擇記錄3個通道波形

實時的參數和波形記錄

    波形、前置時間都可設置：無、1s、2s或3s

定時記錄：時間間隔可設置

    15分鐘、30分鐘、1小時、4小時、8小時或12小時

報警觸發記錄：僅對波形打印有效

 當有報警事件發生時記錄儀會自動生成一份打印記錄

打印速度：獨有 ☆ 12.5/25/50mm/s可選

☆新增了“動態血壓報告”打印功能

豐富的記錄格式與內容

豐富記錄內容

實時與回顧信息、計算結果，病人信息、

參數信息、波形信息、趨勢表

技術參數

一、       可監護參數

標準配置參數：心電(ECG)、呼吸(RESP)、無創血壓(NIBP)、血氧飽和度(SpO2)、脈率(PR)、體溫(TEMP)

可選配置參數：有創血壓(IBP)、呼末二氧化碳(EtCO2)、麻醉氣體(AG)、

二、環境指標

環境溫度                     正常工作       ：5℃ ～ 40℃；運輸和儲存：-20℃ ～ +55℃

相對濕度                         正常工作       ：≤80%（無水凝）；運輸和儲存：≤95%（無水凝）

大氣壓力                         正常工作       ：70.0 kPa ～ 106.0 kPa；運輸和儲存：50.0 kPa ～ 106.0 kPa

三、顯示

顯示屏尺寸：12.1”彩色TFT顯示

分辨率：800×600

顯示通道：6/8通道

具有大字體顯示功能

可外接顯示器

四、電源

交流電源     100V-240V～，50/60Hz，額定輸入150VA

電    池     可插拔充電電池，工作時間≥1.5小時

五、性能指標

5.1、心電(ECG)

導聯方式                3導/5導

心電模式                監護/診斷/手術

心率測量范圍            15bpm ～300bpm

心率測量誤差             ±5%

心電顯示通道            4通道, 支持全導波形顯示，支持同屏七導聯顯示

增益選擇                ×4、×2、×1、×1/2、×1/4、和AUTO檔可選

掃描速度                 12.5/25/50 mm/s可選

ST段偏移測量            測量范圍：-0.8mV～+0.8mV(在診斷模式下)

                        測量精度：±0.02mV或讀數的±5%(在診斷模式下

ST段測量通道            4通道

心律失常監護         在診斷模式下：室性早博(Ventricular Ectopic Beat)、二聯律(Bigeminy)、三聯律(Trigeminy)、室早成對(V.E.B Pair)、心動過速(Tachycardia)、室性心動過速(Ventricular Tachycardia)、心動過緩(Bradycardia)、心律不齊(Arrhythmia)、漏博（Missed Beats）、停博(Pause)、R波出現在T波上(R on T)、S-T段異常（S-T Abnormity）、其它異常(Abnormity)，共13種類型

共模信號抑制能力        ＞60dB

起博檢測                OFF/ON I/ON II/ON III/ON V可選

除顫保護                5kV測試

除顫后恢復時間          ﹤5s

心率報警設置            設置范圍為15bpm ～300bpm，報警限設置的步長為±1bpm

5.2、呼吸(Resp)

測量方式                胸阻抗測量法

呼吸導聯                RA-LA/RA-LL/LA-RL/LL-RL可選擇

呼吸率測量范圍          0 rpm ～120 rpm

呼吸率測量誤差          ±2rpm

增益選擇                ×2、×1、×1/2可選

掃描速度                6.25/12.5/25 mm/s

呼吸率報警設置          報警范圍為0 rpm ～120 rpm，報警限設置的步長為±1rpm

窒息報警時間設置        5/10/15/20……/120s可選

5.3、脈搏血氧(SpO2)

SpO2測量范圍                    0% ～ 100%

SpO2測量精度                       ±2%(70%-100%)

掃描速度                12.5/25/50mm/s可選

報警設置                報警范圍為0% ～ 100%，報警限設置的步長為1%

脈率測量范圍                            30bpm ～ 240bpm

脈率測量精度                         ±2bpm 或±5%

脈率報警設置            報警范圍為30bpm ～ 240bpm，報警限設置的步長為1bpm

5.4、無創血壓(NIBP)

測量方法                振蕩法或示波法

測量參數                收縮壓/舒張壓/平均壓/脈搏

測量模式                手動/自動/連續

自動血壓測量時間間隔    1-480分鐘可選

測量單位                mmHg/kPa

適用范圍                成人、兒童、嬰兒

測量范圍

收縮壓：

成人       /兒童      30 mmHg ～ 254mmHg (4.0kPa ～ 33.9kPa)

嬰兒                     30 mmHg ～ 135mmHg (4.0kPa ～ 18.0kPa)

舒張壓：

成人/兒童             10 mmHg ～ 220mmHg (1.3kPa ～ 29.3kPa)

嬰兒                  10 mmHg ～ 110mmHg (1.3kPa ～ 14.7kPa)

平均壓:

成人/兒童       20 mmHg ～ 235mmHg (2.7kPa ～ 31.3kPa)

 嬰兒          20 mmHg ～ 125mmHg (2.7kPa ～ 16.7kPa)

壓力顯示誤差                      ±8 mmHg(±1.07kPa)或±5%

脈率測量范圍                            40bpm ～ 240bpm

脈率測量誤差                         ±2bpm 或±5%

報警設置                報警范圍與顯示范圍一致，報警限設置的步長為1mmHg或0.1kPa

血壓差報警設置           1 mmHg ～ 40 mmHg

5.5、體溫(Temp)

通道數                   雙體溫

單位                     攝氏（℃）/華氏（℉）可選

測量范圍                         0℃～ 50℃

測量精度                                 ±0.1 ℃

體溫差顯示               能顯示兩個體溫通道之差的絕對值

探頭                     體表或腔內

報警設置                 報警范圍為0℃～ 50℃，報警限設置的步長0.1 ℃

5.6、二氧化碳(EtCO2) （選配）

測量方式                旁流/微流

測量參數                吸入二氧化碳（InCO2）、呼氣末二氧化碳（EtCO2）、呼吸率

工作模式                測量/待機方式可選

測量單位                mmHg/Kpa

測量范圍                0 mmHg ～99mmHg (10.1kPa)

測量誤差                ±2 mmHg (0 mmHg ～ 40 mmHg)

±5 mmHg (41mmHg ～ 99 mmHg)

分辨率                  1 mmHg

CO2呼吸率               0 ～ 100bpm

波形顯示速度            6.25、12.5、25 mm/s

報警設置               報警范圍0mmHg～99mmHg，報警限設置的步長1 mmHg或0.1kPa

5.7、有創血壓(IBP) （選配）

測量方法                直接法

測量參數                收縮壓/舒張壓/平均壓

測量單位                mmHg/Kpa

通道數                  雙通道

分辨率                  1 mmHg

采樣率                  62.5次/秒

測量范圍                -50mmHg ～400 mmHg

測量精度                ±5mmHg (±0.3kPa)

靜態壓力測量誤差        ±3 mmHg(-50 mmHg ～ 400 mmHg)

增益選擇                20/40/60/80/120/180/240/330/450/Auto可選

波形顯示速度            12.5、25、50 mm/s±10%

5.8、麻醉氣體（選配）

測量方法                紅外線吸收法

測量參數             CO2、N2O、O2(選配)及五類麻醉氣體(氟烷(Halothane)、異氟烷(Isoflurane)、安氟烷(Enflurane)、七氟烷(Sevoflurane)、地氟醚(Desflurane))中的一種

CO2測量單位             mmHg/Kpa

測量模式                待機/測量可選

波形速度                6.25、12.5、25 mm/s

測量范圍和精度

氧氣(O2)            5～100 Vol .%    + 3  Vol. %

安氟烷(Enflurane)   0～5 Vol. %      +（0.15 Vol. %+15% rel）

異氟烷(Isoflurane)  0～5 Vol. %      +（0.15 Vol. %+15% rel）

氟烷 (Halothane)              0～5 Vol. %       +（0.15 Vol. %+15% rel）

七氟烷(Sevoflurane)           0～5 Vol. %       +（0.15 Vol. % +15% rel）

地氟烷 (Desflurane)           0～18 Vol. %       +（0.15 Vol.% +15% rel）

笑氣 (N2O)                    0～100 Vol. %       +（2 Vol. %+8% rel）

窒息報警時間設置        5/10/15/20……/120s可選

5.10、記錄儀(選配)

類型                                  三通道熱陣記錄儀（內置）

打印方式                實時、定時、設定時長、前置時間或報警觸發

打印速度                自動/12.5/25.0 mm/s

打印內容                波形和數據，3通道波形打印

記錄紙寬度              50mm

配置清單

該產品由主機(含有G30/G40病人監護儀嵌入式軟件組件)、心電電纜、血壓袖帶、血氧探頭、溫度探頭、有創血壓電纜、二氧化碳測量組件、麻醉氣體測量組件組成，

標準配置：心電(ECG)、呼吸(RESP)、無創血壓(NIBP)、飛利浦血氧(SpO2)、脈率(PR)、雙體溫(2×TEMP，不含探頭)

可選配置：雙有創血壓(2×IBP)、呼末二氧化碳(EtCO2)、麻醉氣體(AG)、三通道記錄儀
