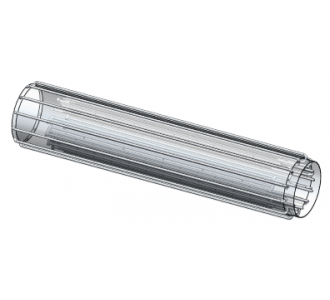

[3D CAD] SOLIDWORKS軟件參數化設計+坐標定位法（二）管排設計
SOLIDWORKS軟件管排設計思路：
1、先確定筒體參數、根據筒體參數確定管排參數，然后建模，再裝配
2、同類型產品無需重新設計，只需要在該型產品的模型上，修改參數，并重新裝配即可。
3、類似產品可借鑒本設計思路和建模方法。
SOLIDWORKS軟件管排設計步驟：
1.確定筒體參數及管排位置：
2.設計內、外筒體
要點：薄壁特征，基準面、薄壁方向、厚度、終止位置
3.設計排水管（外管）
要點：注意絕對坐標，采用焊件方式
4.設計內管排單元
要點：注意角度，采用焊件設計方法：輪廓草圖、型材定義、剪裁、加強筋、堵板
5.管道堵板（頂端蓋功能）
要點：SW2015功能：頂端蓋設計
未完......
