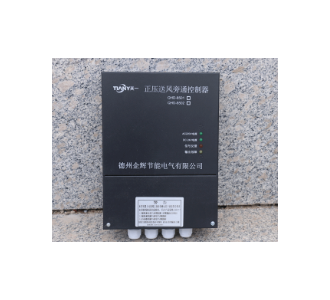

QHD8501控制箱與壓差控制器配合使用，主要用于樓宇的樓梯間/前室、前室/走廊消防門兩側壓差控制。

產品特點：

1、工業化設計產品；

2、產品功能：

（1）壓差傳感器供電功能；

（2）壓差傳感器信號采集功能

（3）泄壓閥門控制功能

（4）消防控制功能

（5）消QHD8501控制箱為我司生產專門與我們差壓控制（QHD611及QHD615）配套控制箱，防反饋功能

通過壓差控制器測量消防門兩側的壓差變化，來控制通風管道的旁通泄壓閥（對開多頁調節閥）的打開和關閉，對消防門兩側的壓差進行控制，在樓宇著火時，使老人及小孩能比較輕松打開消防門逃生的同時煙霧不會倒灌進前室和樓梯間。

控制箱|正壓送風系統旁通泄壓閥控制箱技術參數

1、常規220VAC供電（24VDC供電需提前說明）；

2、帶兩路DC24V直流電源，供壓差控制器用電；

3、壓差控制器感應消防門兩側壓差大小變化，通過控制箱控制旁通泄壓閥的打開和關閉；

4、旁通泄壓閥關閉端口觸點過電流220VAC/5A或24VDC/5A；

5、控制電箱有普通型級防水型，可滿足不同客戶室內安裝或室外安裝的需要。

正壓送風系統專用-旁通泄壓閥控制箱使用說明 (

現場需按圖紙設計要求安裝，根據設計要求，通常有三種安裝方式。

安裝方式一：壓差控制器安裝位置為前室

1、根據預留安裝位置及氣管的走向，確定具體位置，建議安裝高度離地面2.5米或者頂部距離地面2.5米或者頂部距離吊頂（天花）0.2米；

2、墻上打孔固定膠粒，壓差控制器掛裝或使用螺絲固定；

3、測量前室與走廊壓差時，壓差控制器長管嘴（-）接氣管，氣管另一端接入相應走廊，走廊出管位置接氣管座，同時螺釘固定好氣管座即可。壓差控制器短管嘴（+）不需接管，懸空即可。

4、測量樓梯間與前室壓差時，壓差控制器短管嘴（+）接氣管，氣管另一側對應接入相應樓梯間，樓梯間，出管位置接氣管座，同時螺釘固定好氣管座即可。壓差控制器長管嘴（-）不需接管，懸空即可。

安裝方式二：壓差控制器安裝位置為走廊

1、根據預留安裝位置及氣管的走向，確定具體位置，建議安裝高度離地面2.5米或者頂部距離地面2.5米或者頂部距離吊頂（天花）0.2米；

2、墻上打孔固定膠粒，壓差控制器掛裝或使用螺絲固定；

3、壓力控制器（+）接氣管，氣管另一側對應接入相應合用前室，合用前室出管位置接氣管座，同時螺釘固定好氣管座即可。壓力控制器（-）不需接管，懸空即可。

安裝方式三：壓差控制器安裝位置為樓梯間

1、根據預留安裝位置及氣管的走向，確定具體位置，建議安裝高度離地面2.5米或者頂部距離地面2.5米或者頂部距離吊頂（天花）0.2米；

2、墻上打孔固定膠粒，壓差控制器掛裝或使用螺絲固定；

3、壓力控制器（-）接氣管，氣管另一側對應接入相應合用前室，合用前室出管位置接氣管座，用螺釘固定好氣管座即可。壓力控制器（+）不需接管，懸空即可。

其它注意事項：

1、所有的連接線建議穿管后再安裝壓力控制器；

2、所有的連接氣管建議穿PVC管或者金屬管，并固定好位置；

3、所有氣管拐彎位置，需預留一定彎度，避免氣管折彎，憋死中間通氣孔；

4、壓差控制器左右及底部的穿線過孔安裝時用錘子輕輕敲掉即可；

5、壓差控制器用軟管規格為內徑5mm,外徑7mm.
