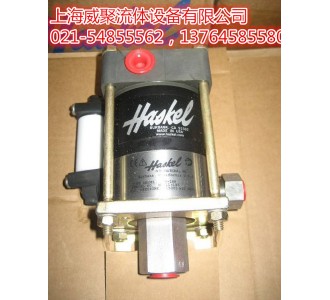

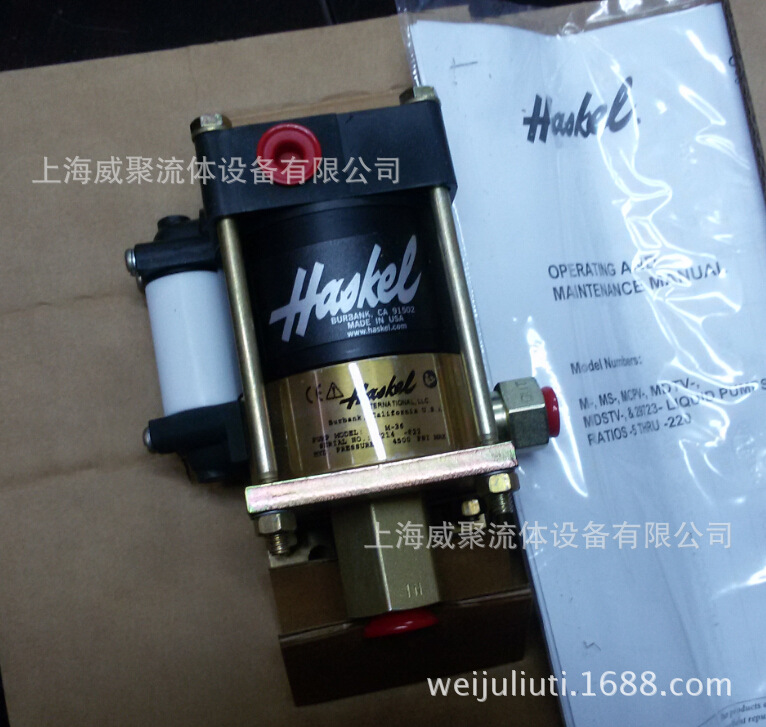

haskel氣動液壓泵

產品簡介

我公司作為HASKEL產品的中國區代理商，用專業的技術為客戶服務







工作原理：
1、利用在兩個獨立腔體內端面積不同的大小活塞（柱塞）運動，通過力的平衡原理，在低壓腔給大面積活塞施加小的壓力，高壓腔內小面積活塞（柱塞）便能輸出大的壓力。面積比越大的泵輸出的壓力越高。輸出壓力計算公式：
輸出壓力=驅動氣體壓力×壓力比（大小活塞面積比）
2、通過壓縮空氣驅動，調節壓縮空氣壓力即可改變輸出壓力
3、調節壓縮空氣的流量可以改變增壓泵的動作頻率，從而改變輸出流量的大小
4、輸出壓力與驅動壓力成線性比例關系，容易實現控制操作
5、當達到設定輸出壓力，大小活塞達到里的平衡，增壓泵停止工作，此時不再消耗能量，也沒有任何熱量產生，具有良好的壓力保持特性，當有壓力泄漏時，增壓泵自動補充壓力
6、無需任何潤滑油，不產生熱量和火花


             Haskel氣動液壓泵選型表

系列	型   號	公   稱 面積比	實 際 面積比	最高輸出壓力 （bar）	排量/柱塞 (ml/cycle)
1/3HP	M, MS	-5	5.6	43	13.6
		-7	7.8	62	9.8
		-12	14	103	5.9
	M, MS,MCPV,29723	-21	25	179	3.3
		-36	41	310	2.0
		-71	82	607	1.0
		-110	126	931	0.6
		-188	217	1,034	0.4
3/4HP	4B	-14	16	103	14.7
		-21	24	159	9.8
		-25	29	186	8.2
		-30	34	221	7.0
		-37	42	262	5.7
		-55	63	414	3.6
		-75	86	538	2.8
		-100	114	731	2.0
		-150	171	1,034	1.44
1.5HP	DSTV	-1.5	1.6	11	513.0
	ATV, DTV,DTN	-4	4.6	83	328.0
	AW, DF, ASF, DSF, DSTV	-B10	11.5	110	66.4
		-B15	17	165	44.3
		-25	29	276	26.6
		-35	40	393	19.0
		-60	69	676	11.0
		-100	115	1,138	6.7
		-150	173	1,379	4.5
	HF, DHF, HSF, DSHF	-151	173	1,724	4.5
		-225	260	2,551	3.0
		-300	346	3,448	2.3
	HF	-450	533	3,403	1.5
2HP	AW, DF, ASF, DSF, DSTV	-B22	23	221	66.4
		-B32	34	331	44.3
		-52	57	552	26.6
		-72	80	758	19.0
		-122	138	1,310	11.0
	HF, HSF, DSHF	-202	230	2,275	6.7
		-302	346	3,448	4.5
	DXHF, DSXHF	-452	520	4,827	3.0
		-602	690	5,171	2.3
2.2HP	DXHF, DSXHF	-683	780	4,827	3.0
		-903	1038	5,171	2.3
	DSXHW	-1373	1575	6,895	1.4
3HP	ASFD	-10	11.5	110	132.8
		-15	17	165	88.6
		-25	29	276	53.2
		-35	40	393	38.0
		-60	69	676	22.0
		-100	115	1,138	13.4
		-150	173	1,379	9.0
		-202	230	2,275	6.7
6HP	GWD, GSFD, DGFD, DGSFD, DGSTVD	-12	14.8	690	260.0
	GW, DGF, GSF, DGSF, DGSTV	-35	40.3	302	98.0
		-60	69	517	57.0
		-100	115	690	34.0
8HP	8SFD,8DSFD,8DSTVD	-25	27.5	690	229.0
	8SFD	-40	43.5	408	145.3
	8SFD	-65	73	690	88.2
	8DSFD	-100	112	690	57.5
	8HSFD	-225	253	1,530	25.5
10HP	D14STD,D14SFD	-125	138	1,103	144.2
		-315	347	2,482	57.4
