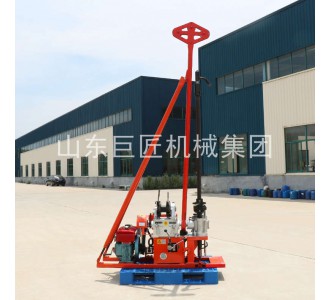

一、YQZ-30型液壓輕便鉆機簡介
YQZ-30型液壓輕便鉆機是一款小型輕便油壓給進的鉆探機械，主要用于普查勘探、地球物理勘探、道路和建筑以及打爆孔等鉆進工程，淺層石油、天然氣及地下水鉆探，并可用于堤壩注漿和坑道通風、排水等工程鉆探。YQZ-30型液壓輕便鉆機額定鉆孔深度30米，開孔直徑允許為89mm，終孔直徑為75mm。
二、YQZ-30型液壓輕便鉆機特點
1.具有油壓自動給進機構、鉆進效率高。
2.采用上球卡夾持機構，可實行不停機倒桿。
3.手柄集中、操作方便、安全可靠。
4.結構緊湊，占用場地面積小。
5.鉆機回轉器和變速箱的外殼采用鋁合金材質，減輕了機身重量。
6.分解性強，便于搬遷，適合于丘陵地帶、山區等復雜地形工作。
三、YQZ-30型液壓輕便鉆機參數
|
主機 |
|||
|
鉆進深度 |
30m |
鉆桿直徑 |
42mm |
|
開孔直徑 |
91-110mm |
終孔直徑 |
75 mm |
|
鉆機重量 |
198kg(不含動力) |
鉆機尺寸 |
1400*600*1055mm |
|
卷揚機 |
|||
|
最大提升力 |
4kn |
卷筒直徑 |
90mm |
|
鋼絲繩直徑 |
8mm |
鋼絲繩容量 |
18m |
|
抱閘直徑 |
200mm |
閘帶寬度 |
35mm |
|
立軸 |
|||
|
立軸轉速 |
136/338/578r/min |
立軸行程 |
400mm |
|
立軸最大壓力 |
8kn |
立軸起重力 |
10kn |
|
油泵 |
|||
|
油泵型號 |
YBC20/125 |
額定壓力 |
12.5Mpa |
|
油泵流量 |
20ml/r |
額定轉速 |
1500r/min |
|
動力 |
|||
|
柴油機 |
R180 |
冷卻方式 |
水冷 |
|
額定功率 |
5.67KW |
額定轉速 |
2600r/min |
四、YQZ-30型液壓輕便鉆機配置清單
|
序號 |
名稱 |
規格 |
單位 |
數量 |
|
1 |
鉆機主機（含動力） |
YQZ-30 |
臺 |
1 |
|
2 |
鉆桿（含鎖接） |
Φ42 |
米 |
30 |
|
3 |
腦袋接手 |
57/57 |
個 |
2 |
|
4 |
腦袋 |
Φ89*57 |
個 |
1 |
|
5 |
開孔管 |
Φ89 |
根 |
1 |
|
6 |
合金鉆頭 |
Φ91 |
個 |
1 |
|
7 |
腦袋 |
Φ73 |
個 |
1 |
|
8 |
巖心管 |
Φ73 |
根 |
1 |
|
9 |
金剛石鉆頭 |
Φ75 |
個 |
1 |
|
10 |
水泵 |
柴油機動力 |
套 |
1 |
|
11 |
塔架 |
3m |
套 |
1 |
|
12 |
鋼絲繩 |
10mm |
米 |
20 |
|
13 |
繩卡 |
|
個 |
4 |
|
14 |
U形環 |
|
個 |
1 |
|
15 |
扁方主桿 |
2米/根 |
根 |
1 |
|
16 |
主桿變徑 |
|
個 |
1 |
|
17 |
水龍頭 |
|
個 |
1 |
|
18 |
提引器 |
|
個 |
1 |
|
19 |
墊叉 |
57 |
把 |
1 |
|
20 |
扳叉 |
57 |
把 |
1 |
|
21 |
牙鉗 |
24 |
把 |
1 |
|
22 |
自由鉗 |
73/89 |
把 |
2 |
山東巨匠機械集團有限公司專業供應取樣鉆機，小型取樣鉆機主要型號有BXZ系列背包鉆機、QZ系列輕便取樣鉆機、YQZ系列液壓輕便鉆機。
?
