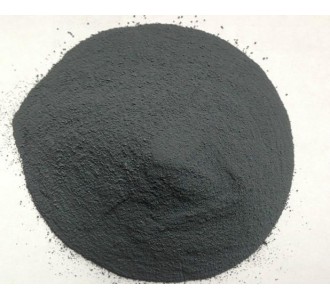

（一）按SiO2含量來(lái)分 

 1、SiO2≥85%，典型值88%以上，主要控制燒失量（≤6%），用于混泥土及低檔耐材。

2、SiO2≥90%，典型值92%左右，根據(jù)客戶要求控制相關(guān)雜質(zhì)，用于混凝土和一般耐材。3、SiO2≥92%，典型值94%左右，有具體要求，對(duì)流動(dòng)性有要求用于中高檔耐材。   

4、SiO2≥97%，典型值96%以上，有嚴(yán)格的雜質(zhì)及 ph值要求，但不同客戶側(cè)重點(diǎn)不一致，用于高檔耐材。  

（二）按密度分   

1、原狀，100-170kg/m3易粘結(jié)，輸送性差。   

2、輕度加密，250-400kg/m3，基本無(wú)顆粒，輸送性明顯改善。但受氣溫影響不穩(wěn)定。 3、半加密400-500kg/m3，開(kāi)始出現(xiàn)大量松散顆粒，不易粘結(jié)，輸送性較好。    

4、高密度500-700kg/m3，基本以較硬顆粒為主（不同產(chǎn)品顆粒大小及緊密度不同），輸送性優(yōu)。    

（三）按粒徑大小或比表面積來(lái)分    

1、中位徑在0.3um左右，比表面積值在15-25m2/g，幾乎全部顆粒粒徑≤1um，世界上絕大多數(shù)硅粉均屬此類(lèi)。    

2、中位徑在0.1um左右或以下，比表面積值在≥30m2/g，一般出現(xiàn)在高純度硅粉中，比較少見(jiàn)。    

3、中位徑在0.5-2.0um，比表面積值在5-15m2/g，罕見(jiàn)。   

4、中位徑≥2.0um，極罕見(jiàn)，使用性能差。
