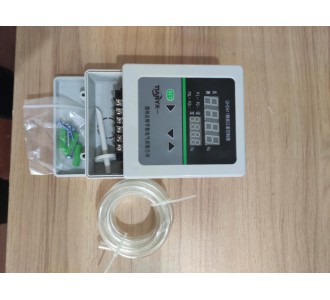

產品名稱：精密型正壓送風前室、樓梯間壓力傳感器壓差控制器

產品型號：QHD611智能數顯可調壓差控制器

產品廠商：德州企輝節能電氣有限公司（產品中心）

產品介紹：

QHD611系列壓力測控系統是專為防煙樓梯間、前室、合用前室、消防電梯間前室、封閉避難層（間）等場所余壓檢測和控制設計的智能測控設備。

系統由壓力測控器、風閥控制箱經計算機數據總線組合而成，通過相互獨立工作的各樓層壓力測控器對正壓送風余壓的檢測，向風閥控制箱下發控制指令，再通過風閥控制箱控制泄壓閥的工作狀態，實現相應空間壓差控制，達到保持余壓值合理范圍的目的。該系統通過了山東省計算科學研究院測試，并獲得《校準證書》。

產品特點：

（1）標準工業設計，便于安裝，美觀大方；后殼接線方式，無外露電線，整潔美觀。

（2）帶兩個功能指示燈顯示巡檢功能和報警指示；直接輸出開關控制信號。

（3）完整獨立設計，均能獨立工作，任何一臺出現故障均不影響整體運行；

（4）采用美國進口小量程壓差傳感器，精度高，最適合小壓差測量；

（5）采用工業級ARM主流處理器，抗干擾能力強，工作穩定可靠。壽命長；

（6）零位、滿度均現場可調；

（7）總線制傳輸，穩定可靠；

（8）風閥控制箱采用交流接觸器設計，工作安全可靠；

（9）采用四線制，僅用四根線即可將整個系統連接起來，接線簡單方便，大大降低工程量，同時避免多線方式帶來的接線錯誤和故障率。

技術參數：

本系統由壓力測控器、風閥控制箱、連接線組成。如下圖所示：圖中正壓送風機、泄壓風閥由客戶提供，各種連接線由客戶按照?qǐng)D紙要求提前布好。

主要技術：

（1）空氣壓力傳感技術

采用美國進口的長壽命、高性能、小量程（-100pa--100pa）壓力傳感器，具有溫度補償合理、線性度高的特點。阻尼率波設計，受動壓的影響小，高過載和高靜壓設計。本產品采用我公司自主研發生產的微差壓變送器，輸入電壓24V，輸出為開關信號。具有量程小、精度高、誤差下工作穩定的特點。

（2）計算機控制技術

采用工業級ARM主流處理器，抗干擾能力強，工作穩定可靠，使用壽命長。實時采集壓力數據進行數據分析。數據異常時，發出控制信號，并發出告警提示，數據采集及時，反應速度快，控制信號準確。

（3）計算機網絡技術

標準串行接口，總線方式。用錢省，傳輸可靠，便于施工和維護。

壓力傳感器安裝實施說明：

QHD611壓差控制器用于控制前室壓力時高壓嘴（短嘴）接通前室，低壓管嘴(長管嘴）接走廊或過道；QHD611壓差控制器監控兩端的壓差值，當壓差值達到設定值（25~30pa）,壓差控制器常開觸點閉合，接通樓頂旁通泄壓閥控制箱電源，處于頂樓的旁通泄壓閥打開進行送風泄壓，降低壓差值，當壓差值降低到一定值（通常回差為10pa）,QHD611前室壓差控制器觸點斷開，頂樓旁通閥斷電，旁通閥閉合停止泄壓。

該產品采用總線制連接方式，控制系統僅需四根線，其中兩根為供電給壓差控制器工作的電源線，另兩根為控制旁通泄壓閥的控制線。其中6 - 5號端子接電源線；1 - 2號端子（樓梯間45pa動作，35pa復位）（前室27.5pa動作，17.5pa復位）為控制信號輸出端子。

https://www.dzqhdq.com/

主營壓力傳感器、壓力傳感器控制箱、風機控制箱（CCCF消防）、水泵控制柜（CCCF消防）、巡檢控制柜（CCCF消防）以及相配套測控儀表等產品。取得3CF認證產品，200余種型號的證書，引進國外領先的設備與工德州企輝節能電氣有限公司創建于1991年，占地面積10000平方米。主要研發、生產、銷藝，學習與吸收現代企業管理理念，先后研發、生產了百余種測力傳感器及配套儀器儀表，產品廣泛應用于軍工、航空航天、油田、交通、醫藥、冶金建材、教學等行業的計量與自動化過程中的檢測等方面壓力傳感器、壓力傳感器控制箱、風機控制箱（CCCF消防）、水泵控制柜（CCCF消防）、巡檢控制柜（CCCF消防）以及相配套測控儀表等產品。取得3CF認證產品，200余種型號的證書，引進國外領先的設備與工德州企輝節能電氣有限公司創建于1991年，占地面積10000平方米。主要研發、生產、銷藝，學習與吸收現代企業管理理念，先后研發、生產了百余種測力傳感器及配套儀器儀表，產品廣泛應用于軍工、航空航天、油田、交通、醫藥、冶金建材、教學等行業的計量與自動化過程中的檢測等方面

消防正壓送風系統專用QHD611智能壓差控制器

產品簡介

QHD611智能壓差控制器是德州企輝節能電氣有限公司專門為正壓送風系統（前室/樓梯間）壓差控制研發生產的一款通用型專用控制器，該產品外殼采用壁掛方式，前端采用直徑6mm壓迫式階梯管，使用方便，連接可靠，具有良好的密封性及防護等級，產品廣泛用于前室/走廊壓差測控系統、防煙樓梯間/前室壓差測控系統；地下室壓力測量，余壓控制、室內外壓差檢測

技術參數
被測介質氣體（弱腐蝕性及干燥性）
壓力形式: 表壓，差壓
測量范圍: 0～100pa
精 度: 1級
動作壓力精度: ± 1 PA
動作壓力:
前室動作壓力：25-30Pa,復位壓力：15-20PA
樓梯間動作壓力：40-50Pa,復位壓力：30-40PA
顯示范圍:-1999～9999字，四位數字（僅限KSD9800數字顯示型）
耐 壓:三倍量程值（通常指單端極限壓力）
輸出方式:開關信號（220VAC/5A）

綜合精度:優于±1%FS

工作電壓:常規：24VDc

絕緣電阻:≥1000MΩ/100VDC

介質溫度-20～85℃

環境溫度:-20～85℃

密封等級:IP65

過載能力:150%FS

產品特點
1、采用進口壓差芯體，測量精度高，穩定性好
2、具有零點、滿量程補償，溫度補償?shù)南冗M(jìn)設計
3、標準外掛式結構、安裝方便、可靠性高

4、高精度和高穩定性放大集成電路，防潮、防結露、防滲漏、防雷
5、可提供與差壓控制器配套的旁通泄壓閥控制電箱
6、供電及信號輸出采用總線制傳輸
7、系統采用總線制連接，單機獨立工作方式，任意一臺故障不影響其余設備正常工作
