正壓送風作為一種行之有效的防煙樓梯間（以下簡稱“樓梯間”）與前室（合用前室）的防煙方式，在國內外高層建筑設計中已被廣泛接受與采用。不論國內與國外的防火規范，都有一致的加壓要求，即應使在火災時，樓梯間壓力＞前室壓力＞走廊或室內壓力。

樓梯間余壓之所以要大于前室，是因為從火災現場人員疏散方向來看人員是先進入前室再進入樓梯間。當人流量較大時，前室和樓梯間的門會出現同時開啟的情況，這時要求正壓送風的流向應從樓梯間流向前室再流向走道，這樣才能起到防煙的效果。

據中華人民共和國國家標準GB50045-95《高層民用建筑設計防火規范》中明確指出：

8.3.1：不具備自然排煙措施的防煙條件的防煙樓梯間、消防電梯間前室和使用前室，應設置獨立的機械加壓送風的防煙措施。

8.3.7：機械加壓送風機的全壓，除計算最不利環管道壓頭損失外，尚應有余壓。其余壓值應符合下列要求：

8.3.7.1：防煙樓梯間為40pa至50pa.

8.3.7.2:前室、使用前室、消防電梯間前室、封閉避難層（間）為25pa至30pa.

我公司是較早從事正壓送風系統測控研究及制造的企業，針對于樓梯間及前室的正壓送風，退出QHD615、QHD611兩款壓力傳感器，配合QHD8501旁通控制器（控制箱）的解決方案。

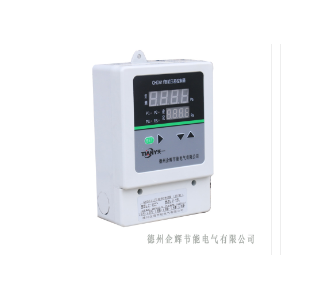

QHD615消防壓力傳感器

產品介紹：

QHD615系列壓力測控系統是專為防煙樓梯間、前室、合用前室、消防電梯間前室、封閉避難層（間）等場所余壓檢測和控制設計的智能測控設備。

系統由壓力測控器、風閥控制箱經計算機數據總線組合而成，通過相互獨立工作的各樓層壓力測控器對正壓送風余壓的檢測，向風閥控制箱下發控制指令，再通過風閥控制箱控制泄壓閥的工作狀態，實現相應空間壓差控制，達到保持余壓值合理范圍的目的。該系統通過了山東省計算科學研究院測試，并獲得《校準證書》。

產品特點：

（1）標準工業設計，便于安裝，美觀大方；后殼接線方式，無外露電線，整潔美觀。

（2）帶兩個功能指示燈顯示巡檢功能和報警指示；直接輸出開關控制信號。

（3）完整獨立設計，均能獨立工作，任何一臺出現故障均不影響整體運行；

（4）采用美國進口小量程壓差傳感器，精度高，最適合小壓差測量；

（5）采用工業級ARM主流處理器，抗干擾能力強，工作穩定可靠。壽命長；

（6）零位、滿度均現場可調；

（7）總線制傳輸，穩定可靠；

（8）風閥控制箱采用交流接觸器設計，工作安全可靠；

（9）采用四線制，僅用四根線即可將整個系統連接起來，接線簡單方便，大大降低工程量，同時避免多線方式帶來的接線錯誤和故障率。

技術參數：

本系統由壓力測控器、風閥控制箱、連接線組成。如下圖所示：圖中正壓送風機、泄壓風閥由客戶提供，各種連接線由客戶按照圖紙要求提前布好。

主要技術：

（1）空氣壓力傳感技術

采用美國進口的長壽命、高性能、小量程（-100pa--100pa）壓力傳感器，具有溫度補償合理、線性度高的特點。阻尼率波設計，受動壓的影響小，高過載和高靜壓設計。本產品采用我公司自主研發生產的微差壓變送器，輸入電壓24V，輸出為開關信號。具有量程小、精度高、誤差下工作穩定的特點。

（2）計算機控制技術

采用工業級ARM主流處理器，抗干擾能力強，工作穩定可靠，使用壽命長。實時采集壓力數據進行數據分析。數據異常時，發出控制信號，并發出告警提示，數據采集及時，反應速度快，控制信號準確。

（3）計算機網絡技術

標準串行接口，總線方式。用錢省，傳輸可靠，便于施工和維護。

壓力傳感器安裝實施說明：

QHD615壓差控制器用于控制前室壓力時高壓嘴（短嘴）接通前室，低壓管嘴(長管嘴）接走廊或過道；QHD615壓差控制器監控兩端的壓差值，當壓差值達到設定值（25~30pa）,壓差控制器常開觸點閉合，接通樓頂旁通泄壓閥控制箱電源，處于頂樓的旁通泄壓閥打開進行送風泄壓，降低壓差值，當壓差值降低到一定值（通常回差為10pa）,QHD615前室壓差控制器觸點斷開，頂樓旁通閥斷電，旁通閥閉合停止泄壓。

該產品采用總線制連接方式，控制系統僅需四根線，其中兩根為供電給壓差控制器工作的電源線，另兩根為控制旁通泄壓閥的控制線。其中6 - 5號端子接電源線；1 - 2號端子（樓梯間45pa動作，35pa復位）（前室27.5pa動作，17.5pa復位）為控制信號輸出端子。
