產品概述
HD-3AV三相交流電壓表適用于電力電網、自動化控制系統中對電流等電參量的測量，由數碼管或者液晶顯示。具有顯示直觀、精度高、性能穩定、隔離性強、抗振動等優點?？蛇x配多種擴展功能，包括RS-485通訊，開關量輸入、開關量輸出和模擬量變送輸出等，豐富的外形尺寸可方便地代替指針式儀表。
三相交流電壓表性能特點
高精度測量三相交流電壓表
提供數碼管顯示，本地數據查詢
電流變比可編程設置
支持RS-485通訊，Modbus-RTU協議
支持開關量輸入、開頭量輸出、模擬量變送輸出
輔助電源：AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V
多種外形選擇，滿足不同柜體電氣回路的要求
三相交流電壓表技術指標
測量精度
電壓 0.5級
信號輸入
接線方式 三相三線、三相四線
額定電壓 AC57.7V AC100V AC220V AC380V
過負載 1.2倍（持續），10倍/5秒（瞬時）
功耗 <1VA/相
阻抗 >300千歐
頻率 45~65Hz或直流
輔助電源
工作范圍 AC/DC 80V~270V、AC220V、AC380V、AC100V
功耗 <4VA
功能模塊
通訊接口 1路RS-485通訊，Modbus-RTU協議
波特率：1200~9600bps，默認2400bps
開關量輸入 支持4路干結點輸入
開關量輸出 支持3路繼電器輸出，容量：AC250V/5A,DC30V5A
變送輸出 支持3路模擬量輸出：0/4~20mA或0~5/10V
環境
工作溫度 -10℃~+55℃
存儲溫度 -25℃~+70℃
相對溫度 ≤93%，無腐蝕性氣體場所
海拔 ≤2500m
安全
絕緣放電 >100MΩ
交流耐壓 AC2KV
電磁兼容性能
靜電放電 4級
電快速瞬變脈群 4級
浪涌（沖擊） 4級
三相交流電壓表型號規格
|

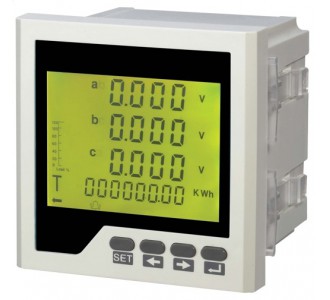

圖片 |
型號系列 |
顯示方式 |
面框尺寸 |
開孔尺寸 |
可選擴展功能 |
|
|
HD-3AV23 |
LED數碼 |
120*120 |
111*111 |
I：開關量輸入 O：開關量輸出 T：RS485通訊 D：變送輸出 |
|
HD-3AV33 |
LED數碼 |
96*96 |
92*92 |
||
|
HD-3AV63 |
LED數碼 |
72*72 |
68*68 |
||
|
HD-3AV73 |
LED數碼 |
80*80 |
76*76 |
||
|
HD-3AV2Y |
LCD液晶 |
120*120 |
111*111 |
||
|
HD-3AV3Y |
LCD液晶 |
96*96 |
92*92 |
||
|
HD-3AV6Y |
LCD液晶 |
72*72 |
68*68 |
||
|
HD-3AV7Y |
LCD液晶 |
80*80 |
76*76 |

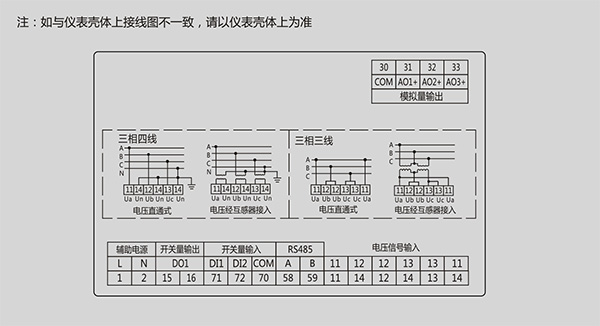

三相交流電壓表端子排列圖
選型舉例：
例1：HD-3AV33
數碼顯示，外形尺寸：方式96*96mm（寬*高），輸入信號：0-380VAC 供電點電源：220VAC。
例2：HD-3AV3Y-T
液晶顯示，外形尺寸：方式96*96mm（寬*高），輸入信號：0-380VAC ，帶485通訊，供電點電源：220VAC。
?
