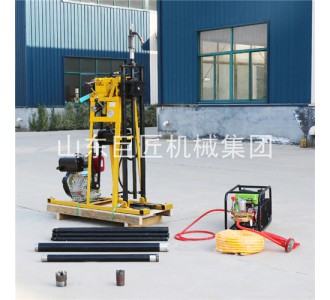

YQZ-50A型液壓輕便鉆機
一、YQZ-50A型液壓輕便鉆機簡介
YQZ-50A型液壓輕便鉆機是一款具有油壓給進的高中低速鉆機。該鉆機適用于山地、丘陵、河道等復雜地形的地質鉆探、建筑物的工程地質勘察、爆破孔的鉆進等方面。為滿足不同用戶的需求，該鉆機可選配柴油機、汽油機或電機三種動力中的一種，默認為柴油機動力。
二、YQZ-50A型液壓輕便鉆機特點
1.該型號輕便鉆機結構緊湊，體積小，重量輕。鉆機還可以快速拆解，更便于搬運上山，特別適合山區以及丘陵等復雜地形工作。
2.該型號輕便鉆機相比同類產品，配備雙油缸液壓給進系統，鉆進速度快，工作效率高。
3. 該型號輕便鉆機操作面板配有孔底壓力表指示壓力，便于掌握孔內情況，操作人員可根據不同的地形情況做出調整。
4.該型號輕便鉆機配備高性能4檔位變速系統。方便操作人員根據地質情況自由調節正轉轉速，另外還配有超慢速倒擋，方便操作人員拆卸鉆桿鉆具用。
5.鉆機配有固定夾持機構和一體主桿，無需鉆塔，工作更簡潔。
三、YQZ-50A型液壓輕便鉆機技術參數
|
項目 |
內容 |
型號或參數 |
||
|
鉆機主機 |
動力部分 |
柴油機 |
||
|
鉆機重量 |
168KG |
|||
|
鉆機尺寸 |
1250*650*1450mm |
|||
|
鉆桿直徑 |
38mm |
|||
|
鉆孔直徑 |
46mm |
60mm |
75mm |
|
|
鉆孔深度 |
55-60m |
50-55m |
45-50m |
|
|
變速箱檔位 |
4檔變速 |
|||
|
回轉器 |
夾持類型 |
固定夾持型 |
||
|
立軸類型 |
六棱型 |
|||
|
立軸對邊長度 |
36mm |
|||
|
立軸長度 |
1400mm |
|||
|
立軸正轉轉速 |
220/580/960rpm |
|||
|
立軸反轉轉速 |
130rpm |
|||
|
立軸最大輸出扭矩 |
400N.m |
|||
|
立軸雙油缸行程 |
1200mm |
|||
|
雙油缸最大給進力 |
7KN |
|||
|
雙油缸最大提升力 |
15KN |
|||
|
立軸空載上移速度 |
0.035m/s |
|||
|
立軸空載下移速度 |
0.085m/s |
|||
|
液壓系統 |
油泵流量 |
10ml/r |
||
|
壓力表壓力范圍 |
0~6MPa |
|||
|
油泵額定壓力 |
20MPa |
|||
|
液壓操縱閥檔位 |
4檔 |
|||
|
最大給進壓力 |
6MPa(900kg) |
|||
|
最大提升壓力 |
9MPa（1360kg） |
|||
|
液壓油箱容量 |
9L |
|||
四、YQZ-50A型液壓輕便鉆機標配清單
|
序號 |
名稱 |
型號 |
單位 |
數量 |
|
1 |
鉆機 |
YQZ-50A |
臺 |
1 |
|
2 |
水龍頭 |
|
個 |
1 |
|
3 |
變徑 |
|
個 |
1 |
|
4 |
鉆桿（含接手） |
Φ38*1000 |
根 |
30 |
|
5 |
腦袋 |
Φ60 |
個 |
1 |
|
6 |
巖心管 |
Φ60 |
根 |
1 |
|
7 |
合金鉆頭 |
Φ60 |
個 |
1 |
|
8 |
金剛石鉆頭 |
Φ60 |
個 |
1 |
|
9 |
腦袋 |
Φ75 |
個 |
1 |
|
10 |
巖心管 |
Φ75 |
根 |
1 |
|
11 |
合金鉆頭 |
Φ75 |
個 |
1 |
|
12 |
金剛石鉆頭 |
Φ75 |
個 |
1 |
|
13 |
高壓水泵 |
|
臺 |
1 |
|
14 |
高壓水泵水封 |
|
套 |
1 |
|
15 |
吸水管 |
|
根 |
1 |
|
16 |
吸水濾網 |
|
個 |
1 |
|
17 |
回水管 |
|
根 |
1 |
|
18 |
高壓供水管 |
30米/盤 |
盤 |
1 |
|
19 |
墊叉 |
|
把 |
1 |
|
20 |
呆頭扳手 |
|
把 |
2 |
|
21 |
管鉗 |
|
把 |
2 |
|
22 |
井口板 |
|
塊 |
1 |
