ZDC630-5-15礦用對稱道岔，礦用對稱道岔，ZDC630-5-15對稱道岔參數

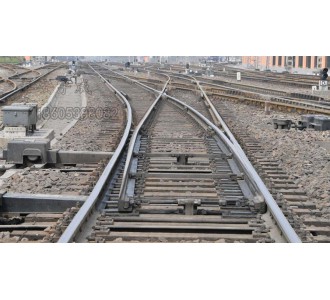

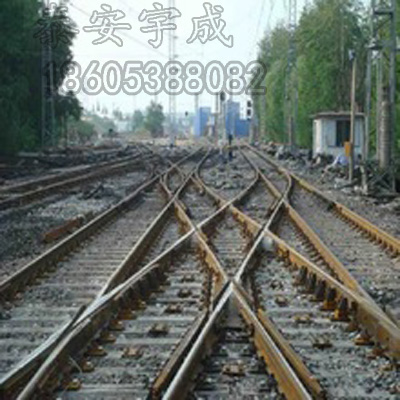

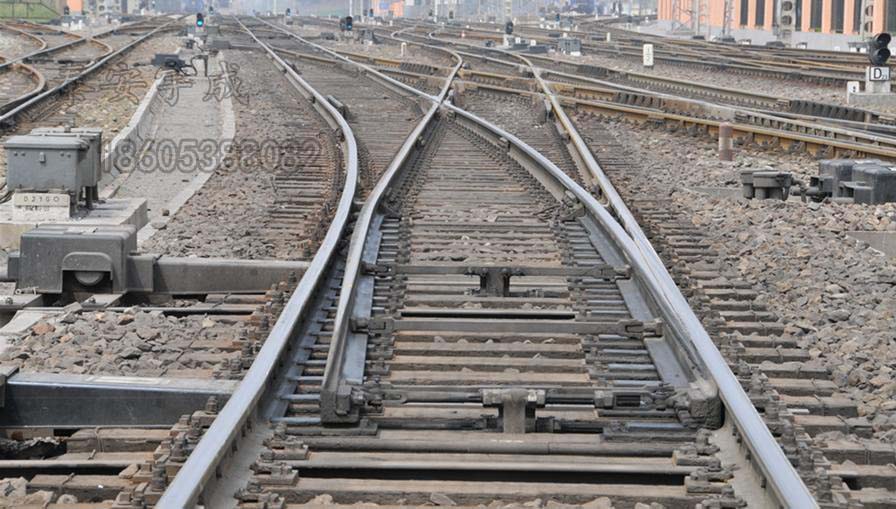

道岔是一種使機車車輛從一股道道轉入另一股道的線路連接設備，通常在車站站、編組站站大量鋪設。有了道岔，可以充分發揮線路的通過能力。即使是單線鐵路，鋪設道岔，修筑一段大于列車長度的叉線，就可以對開列車。

使列車由一組軌道轉到另一組軌道上去的裝置。 每一組道岔由轉轍器(Railroad switch)、岔心、兩根護軌和岔枕組成，由長柄以杠桿原理撥動兩根活動軌道，使車輛輪緣依開通方向駛?cè)腩A(yù)定進路。

對稱道岔類型：煤炭工業部窄軌鐵路計有600、762、和900mm三種軌距；15、22、30、38、和43、KG/m五種軌型；其中有單開道岔、對稱道岔、渡線道岔和少量的交叉渡線道岔、對稱組合道岔、菱形交叉道岔、四軌套線七種類型。各種道岔按照不同類型分別有2#、3#、4#、5#、6#、7#、8 #、10#、八種轍叉號數、又按不同的轍叉號數配備了4、6、9、12、15、20、25、30、40、50、70m十一種曲線半徑道岔標準設。

型號組成及說明

（1）型號第一個字母Z代表窄軌鐵路道岔類型代號；

（2）型號第二個和第三個字母、DK,DC,DX,JD,DZ,JC,TX分別代表單開、對稱、渡線、交叉渡線、對稱組合、菱形交叉、四軌套線道岔的型式代號。

（3）主要參數中第一段數字的6、7、9、分別代表道岔軌距，6=600，7=700，9=900mm,主要參數第一段數字的15，22，30，38，43，分別代表道岔軌型，kg/m。

故障及處理方法：

1.了解道岔故障情況

首先詢問車站值班員故障現象，然后在控制臺上操縱道岔試驗。

2.登記道岔停用設備

3.判斷是道岔室內還是室外的原因

①如果是單動道岔，在操動時控制臺的電流表有指示，說明動作道岔的電已送至到道岔。如果這時道岔不能操到規定位置，是室外原因。在操動道岔時，如果控制臺的電流表沒有指示，首先到機械室的室外分線盤測量該道岔有沒有電壓，如果有電壓說明動作道岔的電已送出，是室外故障。

②如果是雙動道岔，在操動時控制臺的電流表動一下就不動了，說明動作道岔的電已送到了一動道岔，故障出在一動道岔以后，是室外故障。

③如果道岔定、反位都能操動，就是沒有表示。用萬用表交流250v檔，在分線盤測量X1(或X2）與X3間有無交流110V左右電壓，如果有電壓，*是室外故障，否*是室內故障。
