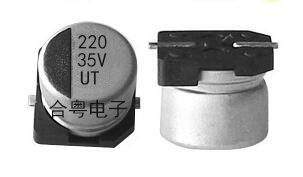

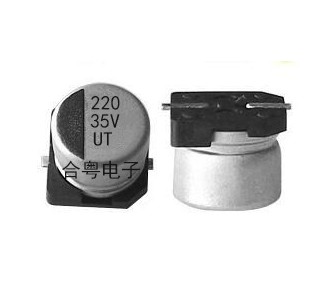

合粵品牌廠家 UT-RVT貼片電解電容220UF35V8*10.2
SMD電解電容
品牌 : 合粵 型號 : UT
介質材料 : 鋁電解 應用范圍 : 濾波
外形 : 圓柱形 功率特性 : 中功率
頻率特性 : 中頻 調節方式 : 固定
引線類型 : 徑向引出線 允許偏差 : ±20
耐壓值 : 10 等效串聯電阻(ESR : 0.1
損耗 : 0.1 額定電壓 : 10
絕緣電阻 : 0.1 溫度系數 : 105℃
東莞市合粵電子有限公司是一家專業從事制造和銷售鋁電解電容器集團公司，公司于2010年建立東莞生產基地正式投產。
公司核心產品有：貼片鋁電解電容器、導針型鋁電解電容器、SMD鋁電解電容器、引線型鋁電解電容器、高分子固體電解電容器。其產品廣泛用于：汽車電子、安防領域、家用電器、工業電子、網絡設備、消費類電子行業。
目前公司占地面積40000㎡，建筑面積35000㎡，擁有鋁電解電容器生產線90條，配套儀器，設備200于套，擁有員工120余人，其中工程技術、品質管理40余人，年生產全系列鋁電解電容器8億只。
公司自創立以來，高品質的自主品牌得到廣大客戶的信賴與支持，公司擁有一批專業技術和管理人員，可跟進客戶的要求制造鋁電解電容器各系列產品，包括低漏電、極低阻抗、雙極性。超長壽命等特殊要求產品，公司在發展過程中積累了豐富的管理經驗，奉行誠實、守信、負責的工作態度，追求卓越品質、持續經營的管理理念。
關于貼片鋁電解電容
貼片鋁電解電容是鋁電解電容的一種，目前的鋁電解電容分為2種，一種是插件電解電容，一種是貼片鋁電解電容。其主要區別在于安裝方式和尺寸。傳統的插件電解電容體積大，需要人工去安裝，這樣導致產品體積大，生產效率低。而貼片電解電容體積小，可以用貼片機安裝。生產效率高，人工成本低，產品更加小型化。其在產品中主要用于電源濾波、信號濾波、信號耦合、補償、充放電、儲能、諧振、濾波、隔直流等各種電路中。
貼片鋁電解電容系列全面,但內阻最低只有7毫歐
貼片鋁電解電容運用:
主要用在電腦主板和顯卡上,目前技嘉主板全用固態電容
2. 普通電解:
貼片電解
三和的有150度高溫電容,比HYEUE好,但沒有HYEUE全面
貼片電解目前主要用在薄型DVD,投影機(包括車載TV)及工業計算機,液晶電視等
插件電解電容:
主要用在開關電源,音響,電視機,DVD,電腦等,但三和與HYEUE在這都沒有什么優勢,特別是小體積,因為目前國內電容廠競爭相當激烈,除非高端市場與出口產品能用到,一般不采用高端的電容
3. 在整個行業中,更多的是固態電容與普通貼片電容綜合運用.車載TV,高端液晶電視,車載DVD,顯卡,電腦主板上用SMD電容.DVB上大概用普通貼片電解電容8-10個;顯卡上用10-20個;車載TV上可以用到80-100個;液晶電視里可以用到100-200個(但是品牌的才會用到,一般的不用).
4. 電解電容一般用在電源輸出端與負載電源輸入端.
分別闡述:
1. NS系列:
主要特點:低阻抗/高紋波電流/長壽命/非套管/插件
適應產品:開關電源與DC-DC交換器,CPU電源,微型大功率電源等(主要為需要長壽命的打印機,電腦主機板與部分顯卡).
溫度: 105度
標準壽命:2000HRS
具體電壓/容值/體積/內阻:4V-25V 10UF-1200UF 6.3*7-10*12.5 10-63毫歐(具體可根據客戶需要參考目錄書)
此款與三和的FB系列類似,三和容值可達到3300UF,高度可到6MM,但三和的內阻比富士通的大.
2. LS系列:
主要特點:低阻抗/高穩定性/長壽命/非套管/插件
適應產品:開關電源與DC-DC交換器,CPU電源,微型大功率電源等(主要為需要長壽命的打印機,電腦主機板與部分顯卡).
溫度: 105度
標準壽命:2000HRS
具體電壓/容值/體積/內阻:4V-25V 22UF-820UF 體積均為10*10.5 內阻12-35毫歐(具體可根據客戶需要參考目錄書)
此款與NS不同點:高度都為10.5MM,直徑為10MM,容值稍低,可作為NS的補充.
3. R7系列:
主要特點:超低阻抗/高紋波電流/長壽命/非套管/插件
適應產品:開關電源與DC-DC交換器,CPU電源,微型大功率電源等(主要為需要長壽命的打印機,電腦主機板與部分顯卡).
溫度: 105度
標準壽命:2000HRS
具體電壓/容值/體積/內阻:2.5V-16V 68UF-1500UF 8*11.5-10*12.5 內阻都為7毫歐(具體可根據客戶需要參考目錄書)
此款的主要特點就是內阻超低,使用壽命可以會更長.
4.R5系列:
主要特點:特超低阻抗/高紋波電流/長壽命/非套管/插件
適應產品:開關電源與DC-DC交換器,CPU電源,微型大功率電源等(主要為需要長壽命的打印機,電腦主機板與部分顯卡).
溫度: 105度
標準壽命:2000HRS
具體電壓/容值/體積/內阻:2.5V-6.3V 390UF-1500UF 8*11.5-10*12.5 內阻都為5毫歐(具體可根據客戶需要參考目錄書)
此款的主要特點就是內阻超低,使用壽命可以會更長.適合需要高容值,小電壓的產品.
5.NU系列:
主要特點:超低阻抗/高紋波電流/長壽命/大容值/非套管/插件
適應產品:開關電源與DC-DC交換器,CPU電源,微型大功率電源等(主要為需要長壽命的打印機,電腦主機板與部分顯卡).
溫度: 105度
標準壽命:2000HRS
具體電壓/容值/體積/內阻:2.5V-16V 100UF-2700UF 8*11.5-10*12.5 內阻都為7-25毫歐(具體可根據客戶需要參考目錄書)
此款的容值增加到2700UF
6. L8系列:
主要特點:低阻抗/高紋波電流/長壽命/非套管/插件
適應產品:開關電源與DC-DC交換器,CPU電源,微型大功率電源等(主要為需要長壽命的打印機,電腦主機板與部分顯卡).
溫度: 105度
標準壽命:2000HRS
具體電壓/容值/體積/內阻:2.5V-6.3V 470UF-1000UF 8*8 內阻都為6-8毫歐(具體可根據客戶需要參考目錄書)
此款可做R5的補充.
7. PS系列:
主要特點:低阻抗/高紋波電流/長壽命/非套管/貼片(加底座)
適應產品:開關電源與DC-DC交換器,CPU電源,微型大功率電源等(主要為需要長壽命的打印機,電腦主機板與部分顯卡).
溫度: 105度
標準壽命:2000HRS
具體電壓/容值/體積/內阻:2.5V-16V 39UF-1500UF 6.3*5.7-10*12.4 內阻都為12-40毫歐(具體可根據客戶需要參考目錄書)
此款比插件的固態電容成本要高
8. FS系列:
主要特點:低阻抗/高紋波電流/長壽命/非套管/貼片(加底座)
適應產品:開關電源與DC-DC交換器,CPU電源,微型大功率電源等(主要為需要長壽命的打印機,電腦主機板與部分顯卡).
溫度: 105度
標準壽命:2000HRS
具體電壓/容值/體積/內阻:2.5V-10V 10UF-180UF 5*5.7 內阻都為21-220毫歐(具體可根據客戶需要參考目錄書)
此款適合電壓低,體積小,容值不大的需求
9. SS/SA/SB系列:
主要特點:低阻抗/高紋波電流/長壽命/非套管/貼片(加底座)
適應產品:開關電源與DC-DC交換器,CPU電源,微型大功率電源等(主要為需要長壽命的打印機,電腦主機板與部分顯卡).
溫度: 105度
標準壽命:2000HRS
具體電壓/容值/體積/內阻:2.5V-6.3V 220UF-560UF 6.3*5.7 內阻為14-25毫歐(具體可根據客戶需要參考目錄書)
此款適合電壓低,體積小,容值不大的需求(一般體積越小,內阻不容易控制小)
10. HS/HA系列:
主要特點:低阻抗/高紋波電流/長壽命/非套管/貼片(加底座)
適應產品:開關電源與DC-DC交換器,CPU電源,微型大功率電源等(主要為需要長壽命的打印機,電腦主機板與部分顯卡).
溫度: 105度
標準壽命:2000HRS
具體電壓/容值/體積/內阻:2.5V-6.3V 330UF-1500UF 8*6.7-8*11.7 內阻為8-18毫歐(具體可根據客戶需要參考目錄書)
此款適合要求直徑是8MM大的
二:韓國三和固態電容
1. FA系列:
主要特點:低阻抗/高紋波電流/長壽命/非套管/貼片(加底座)
適應產品:開關電源與DC-DC交換器,CPU電源,微型大功率電源等(主要為需要長壽命的打印機,電腦主機板的機站位置與部分顯卡).
溫度: 105度
標準壽命:2000HRS
具體電壓/容值/體積/內阻:2.5V-25V 3.3UF-1500UF 4*5.4-10*12.6 內阻都為12-260毫歐(具體可根據客戶需要參考目錄書)
此款與富士通固態電容相比,內阻稍高,但體積較小.
FH與FT系列的內阻比FA的要低,但規格書上沒有明確出來是多少內阻,特別是FT是FA在電壓上的一個補充,就是日系的固態電容中,也只有25V,它達到35V.
現在在行業中,日產的固態電容基本成型,像SANYO/富士通/NICHCON都有固態電容,韓國與臺灣出名的電容公司也基本都有固態,但質量方面都還有待改進與提高.目前沒有大面積用的原因:主要是因為固態電容的成本太高,可由于現在的工業進步,有很多需要固態電容來解決,比如:普通鋁電解有爆裂漏漿的現象,用固態電容就不會出現這樣情況,隨著市場不斷進步,已經有很多在嘗試用固態電容替代鋁電解(目前是高端產品才用).
固態電容目前使用沒有什么量.
普通鋁電解電容(主要SMD系列)
主要分普通品(85度與105度,130度與150度等)
1. SC系列:85度,2000HRS ,大容值(容值0.1UF-2200UF),大體積(體積為3*5.3-12.5*13.5),高電壓(可達到450V),具有高壓優勢.
2. RC系列:-55-105度 ,1000HRS,電壓最大50V,其特點是在低壓有優勢
3. CB系列:105度,優勢是:壽命可達5000HRS與高度5-6MM,最大電壓50V,容值100UF,適合要求長壽命,高度有要求的產品,如DVB,LCD液晶屏等
4. JC系列:105度,2000HRS,主要是與SC系列產品設計105度的產品.
5. ZC系列:105度,1000HRS,電壓最大35V,容值100UF,滿足小容值小電壓的需求
6. CK系列:105度,2000HRS,其特點是低阻抗,高CV,在同樣的壽命中,它比一般品的壽命會高到3-5倍.最大電壓50V,可達到1500UF的容值.
7. CD系列:基本與CK系列一樣,沒有高CV.
8. CM系列:超低阻抗,長壽命.105度,5000HRS,適合與長壽命/高溫的產品使用,如車載TV長時間密封工作的條件.
9. CA系列:長壽命5000HRS,高CV,是CK系列的補充
10. CF系列:130度,3000HRS,特別適合車載TV等,要求耐高溫,長時間工作,最大電壓可大50V
11. CW系列:與CF系列一起運用于車載TV,溫度達到150度,但壽命只有1000HRS,在150度的溫度下,壽命較短.
12. NC系列:溫度85度,2000HRS,適合溫度要求不高的車載產品,但有體積高度要求的產品.最高5.3MM
13. CN系列:只是與NC系列不同在溫度上,105度
根據產品介紹與市場需求,三和電容特別適合那種封閉式,長時間工作的產品,如:車載TV,投影機等.(LELON的與三和產品類似)
這種貼片鋁電解電容目前競爭相當大,有豐賓,風華高科等等,但就我目前接觸的電容中,LELON在價格上具有一定的優勢,能比高端的質量,又能競爭低端的價格.三和的價格情況不明白,市場上的貼片電容不是太多.
DVB,車載DVD,車載TV, LCD液晶屏,家庭影院等都會用到.LCD液晶屏用得最多,目前冠杰LCD液晶屏量最大,TCL,創維,康佳都有用到LELON的貼片電解,但長虹沒有用LELON的貼片電解電容.
