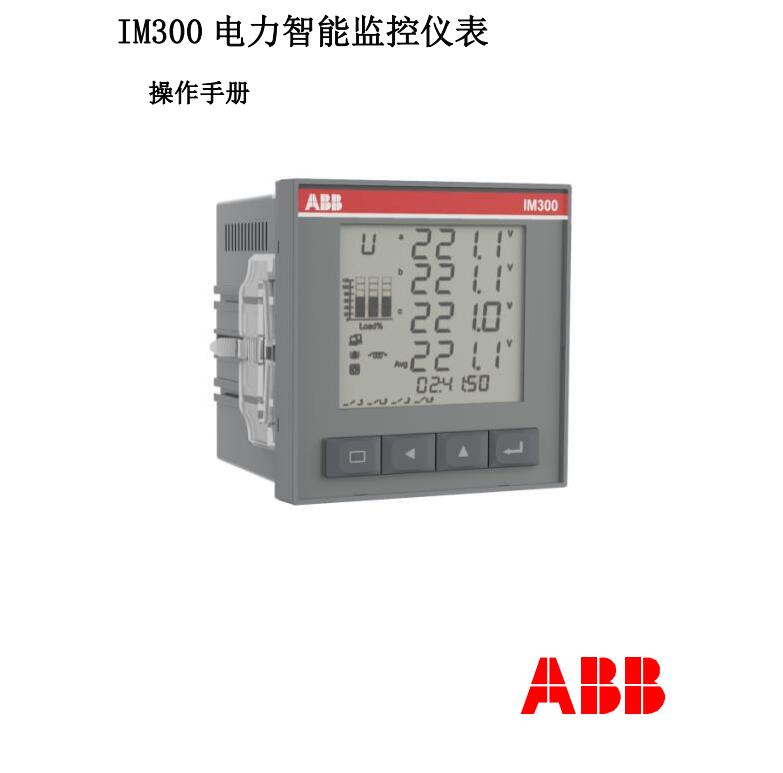

操作手冊

1. 概述

1.1. IM300 的功能

IM300 系列電力智能監控儀表是用于中低壓系統（6～35kV 和0.4kV）的智

能化裝置，具有強大的數據采集、處理、統計與控制功能，可實現基本單回路交

流電參量的測量和計算、電能累計、故障記錄、2～31 次諧波監測的功能、4 路

開關量輸入監測、2 路繼電器輸出、1路4～20mA直流變送輸出、越限告警等功能。

IM300提供通訊接口，支持RS485 接口MODBUS 通訊協議，與計算機監控系統連接。

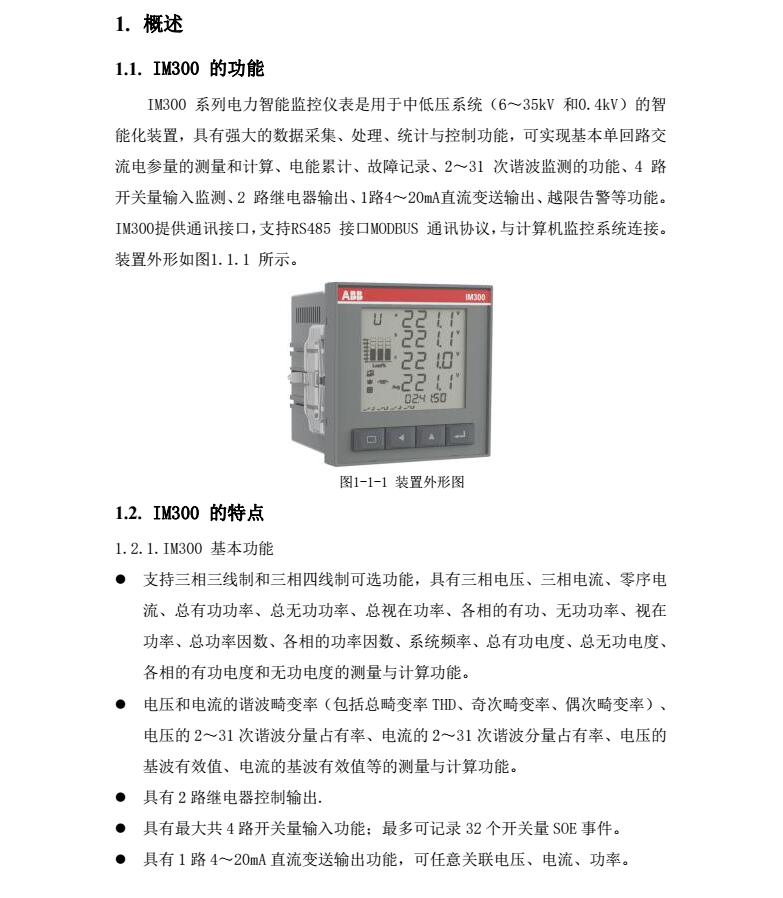

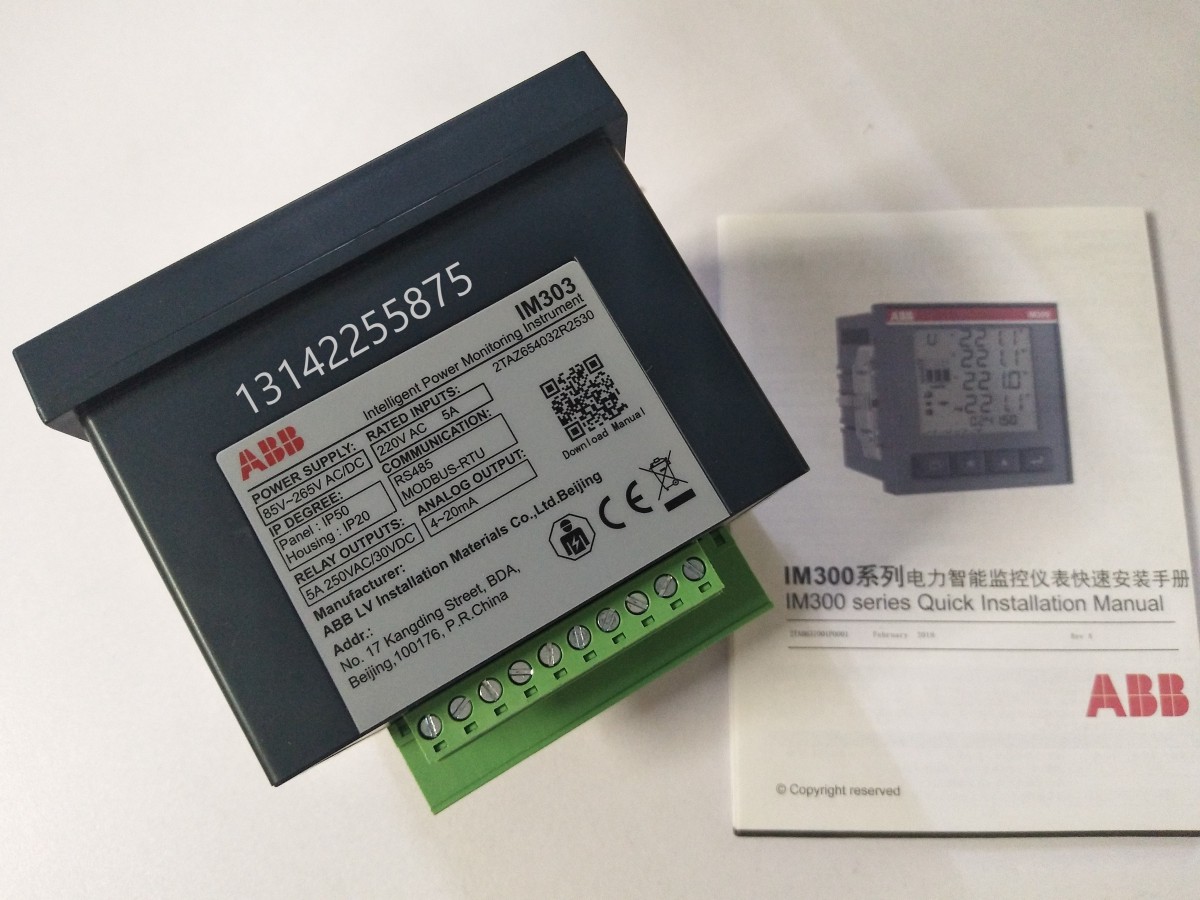

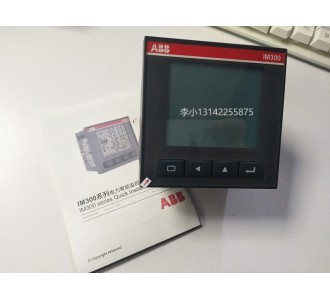

裝置外形如圖1.1.1 所示。

1.2. IM300 的特點

1.2.1.IM300 基本功能

l 支持三相三線制和三相四線制可選功能，具有三相電壓、三相電流、零序電

流、總有功功率、總無功功率、總視在功率、各相的有功、無功功率、視在

功率、總功率因數、各相的功率因數、系統頻率、總有功電度、總無功電度、

各相的有功電度和無功電度的測量與計算功能。

l 電壓和電流的諧波畸變率（包括總畸變率 THD、奇次畸變率、偶次畸變率）、

電壓的 2～31 次諧波分量占有率、電流的 2～31 次諧波分量占有率、電壓的

基波有效值、電流的基波有效值等的測量與計算功能。

l 具有 2 路繼電器控制輸出.

l 具有最大共 4 路開關量輸入功能；最多可記錄 32 個開關量 SOE 事件。

l 具有 1 路 4～20mA 直流變送輸出功能，可任意關聯電壓、電流、功率。

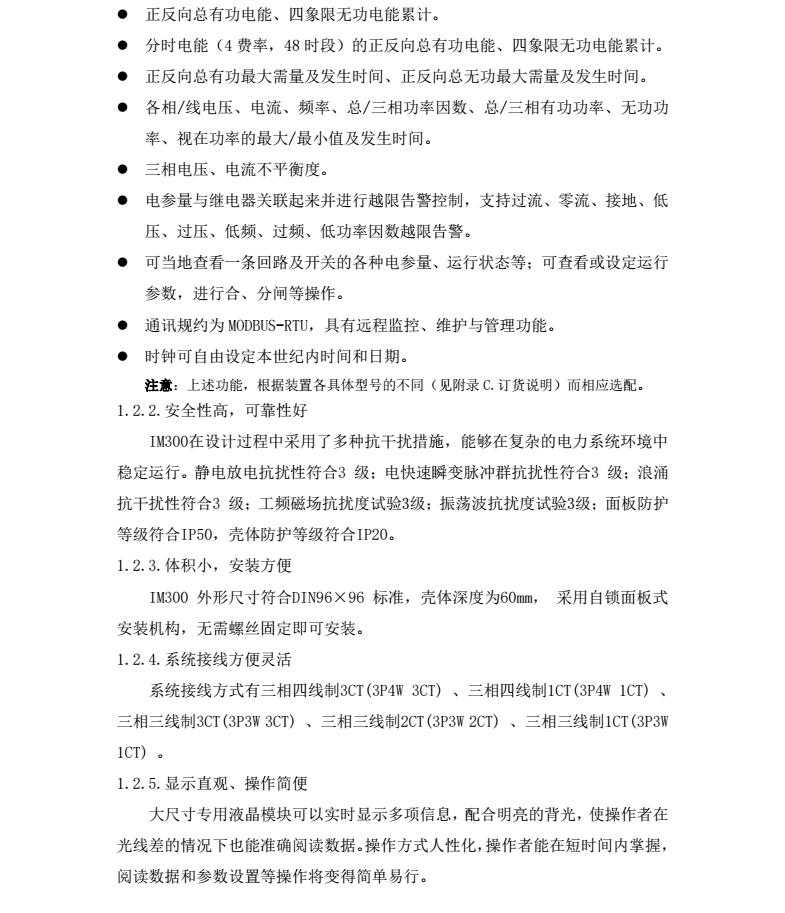

正反向總有功電能、四象限無功電能累計。

l 分時電能（4 費率，48 時段）的正反向總有功電能、四象限無功電能累計。

l 正反向總有功最大需量及發生時間、正反向總無功最大需量及發生時間。

l 各相/線電壓、電流、頻率、總/三相功率因數、總/三相有功功率、無功功

率、視在功率的最大/最小值及發生時間。

l 三相電壓、電流不平衡度。

l 電參量與繼電器關聯起來并進行越限告警控制，支持過流、零流、接地、低

壓、過壓、低頻、過頻、低功率因數越限告警。

l 可當?shù)夭榭匆粭l回路及開關的各種電參量、運行狀態等；可查看或設定運行

參數，進行合、分閘等操作。

l 通訊規約為 MODBUS-RTU，具有遠程監控、維護與管理功能。

l 時鐘可自由設定本世紀內時間和日期。

注意：上述功能，根據裝置各具體型號的不同（見附錄 C.訂貨說明）而相應選配。

1.2.2.安全性高，可靠性好

IM300在設計過程中采用了多種抗干擾措施，能夠在復雜的電力系統環境中

穩定運行。靜電放電抗擾性符合3 級；電快速瞬變脈沖群抗擾性符合3 級；浪涌

抗干擾性符合3 級；工頻磁場抗擾度試驗3級；振蕩波抗擾度試驗3級；面板防護

等級符合IP50，殼體防護等級符合IP20。

1.2.3.體積小，安裝方便

IM300 外形尺寸符合DIN96×96 標準，殼體深度為60mm， 采用自鎖面板式

安裝機構，無需螺絲固定即可安裝。

1.2.4.系統接線方便靈活

系統接線方式有三相四線制3CT(3P4W 3CT) 、三相四線制1CT(3P4W 1CT) 、

三相三線制3CT(3P3W 3CT) 、三相三線制2CT(3P3W 2CT) 、三相三線制1CT(3P3W

1CT) 。

1.2.5.顯示直觀、操作簡便

大尺寸專用液晶模塊可以實時顯示多項信息，配合明亮的背光，使操作者在

光線差的情況下也能準確閱讀數據。操作方式人性化，操作者能在短時間內掌握，

閱讀數據和參數設置等操作將變得簡單易行。

1.2.6.IM300 的應用領域

中、低壓變配電自動化 工業自動化

智能型開關柜 樓宇自動化

負控系統 能源管理系統
