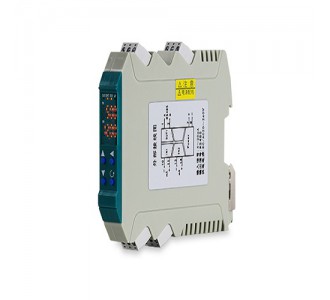

NHR-X32系列智能溫度變送器
■概述：
NHR-X32將現場的熱電阻或熱電偶信號經過隔離放大處理，轉換為與溫度成線性的直流信號輸出至控制系統，用作熱電偶溫度變送時，具有冷端溫度自動補償功能。可以與單元組合儀表及DCS、PLC等系統配套使用，給予現場儀表信號隔離、信號轉換、信號分配、信號處理等，從而提高工業生產過程自動控制系統的抗**能力，保證系統的穩定性和可靠性。可帶顯示單元，通過輕觸按鍵設置每個通道的參數及每個通道之間的切換。
■產品特點
●單通道、雙通道。
●可測量17種熱電偶/熱電阻信號，用戶可根據需求任意設置輸入類型。
●模擬量、RS485輸出。
●輸入/輸出/電源磁隔離。
●響應時間50ms達到終值的90%。
●寬電源（AC/DC20-260V）供電。
●全智能，數字化，可編程。
●插拔式端子，便于安裝、維護。
●標準的35mmDIN導軌卡式安裝。
■技術參數
|
輸入 |
|
|
輸入信號 |
熱電阻、熱電偶信號(用戶可根據需求任意設置輸入類型) |
|
輸出 |
|
|
輸出信號 |
4-20mA、0-10mA、0-20mA、1-5V、0-5V |
|
輸出負載 |
4-20mA、0-10mA、0-20mA 負載電阻RL≤500Ω；1-5V、0-5V負載電阻RL≥250KΩ |
|
RS485通訊 |
MODBUS-RTU協議，RS485傳輸距離≤1000米；信號傳輸率≤19.2kbps |
|
電源 |
|
|
電源 |
DC/AC20-260V (50/60Hz) |
|
功耗 |
一進一出功耗：≤1W；一進二出、二進二出功耗：≤1.4W |
|
其它參數 |
|
|
絕緣電阻 |
≥100MΩ（500VDC時）(輸入/輸出/電源之間) |
|
絕緣強度 |
1500Vrms (1 min，無火花) (輸入/輸出/電源之間) |
|
工作溫度 |
-10～50℃(無凝露、無結冰) |
|
相對濕度 |
25%～85%RH |
|
保存溫度 |
-10～60℃(無凝露、無結冰) |
|
溫度漂移 |
0.0075%FS/℃ |
|
安裝方式 |
35mmDIN導軌安裝 |
|
安裝尺寸 |
17.5*111.4*121.2mm(寬*高*深) |
|
小分辨度 |
0.1℃ |
|
內部冷端補償溫度范圍 |
-10～50℃ |
|
冷端補償精度 |
±1℃ |
|
響應時間 |
50ms達到終值的90% |
|
重量 |
約140克 |
|
電磁兼容性 |
符合GB/T18268工業設備應用要求（IEC 61326-1） |
|
適用現場設備 |
熱電阻、熱電偶傳感器 |
■儀表選型
|
7 |
8 |
9 |
10 |
11 |
12 |
||||||||||||
|
X32系列溫度變送器 NHR-X32 |
- |
□ |
- |
□ |
/ |
□ |
- |
□ |
/ |
□ |
- |
□ |
|||||
|
位 |
規格 |
注釋 |
| |
| |
|
| |
| |
|
| |
| |
|||||||
|
7 |
<顯示方式> |
|
|||||||||||||||
|
無顯示 |
|||||||||||||||||
|
液晶顯示 |
|||||||||||||||||
|
8/9 |
<輸入> |
|
|
||||||||||||||
|
通道I/通道II (從列表中選擇代碼) |
|||||||||||||||||
|
代碼 |
類型 |
||||||||||||||||
|
00 |
熱電偶B（400～1800℃） |
||||||||||||||||
|
01 |
熱電偶S（0～1600℃） |
||||||||||||||||
|
02 |
熱電偶K（0～1300℃） |
||||||||||||||||
|
03 |
熱電偶E（0～1000℃） |
||||||||||||||||
|
04 |
熱電偶T（-200.0～400.0℃） |
||||||||||||||||
|
05 |
熱電偶J（0～1200℃） |
||||||||||||||||
|
06 |
熱電偶R（0～1600℃） |
||||||||||||||||
|
07 |
熱電偶N（0～1300℃） |
||||||||||||||||
|
08 |
熱電偶F2（700～2000℃）不可切換 |
||||||||||||||||
|
09 |
熱電偶Wre3-25（0～2300℃） |
||||||||||||||||
|
10 |
熱電偶Wre5-26（0～2300℃）不可切換 |
||||||||||||||||
|
11 |
熱電阻Cu50（-50.0～150.0℃） |
||||||||||||||||
|
12 |
熱電阻Cu53（-50.0～150.0℃）不可切換 |
||||||||||||||||
|
13 |
熱電阻Cu100（-50.0～150.0℃） |
||||||||||||||||
|
14 |
熱電阻Pt100（-200.0～650.0℃） |
||||||||||||||||
|
15 |
熱電阻BA1（-200.0～600.0℃） |
||||||||||||||||
|
16 |
熱電阻BA2（-200.0～600.0℃） |
||||||||||||||||
|
X |
通道II無輸入時選擇 |
||||||||||||||||
|
10/11 |
<輸出> |
|
|
||||||||||||||
|
輸出I/輸出II (從列表中選擇代碼) |
|||||||||||||||||
|
代碼 |
類型 |
代碼 |
類型 |
||||||||||||||
|
X |
無輸出 |
3 |
0-5V |
||||||||||||||
|
0 |
4-20mA |
4 |
0-20mA |
||||||||||||||
|
1 |
1-5V |
D1 |
RS-485通迅(限于輸出I) (Modbus RTU) |
||||||||||||||
|
2 |
0-10mA |
||||||||||||||||
|
12 |
<電源> |
|
|||||||||||||||
|
DC/AC20-260V 50/60Hz |
|||||||||||||||||
■備注：
1、本產品均是通過顯示單元進行參數的設置及查看，用戶訂貨時請注意，如需設置或查看參數，請選擇帶
顯示單元的儀表。
2、當輸出Ⅰ選擇RS485通訊時，無輸出Ⅱ功能。
型號舉例：NHR-X32-Y-02/02-D1/X-A（K/0-1300℃）
導軌式溫度變送器，帶液晶顯示，雙路輸入熱電偶（K/0-1300℃）,帶RS485通訊功能，供電電源
DC/AC20-260V。
?
