CT-2型超聲波圍巖裂隙探測儀又叫超聲波圍巖松動檢測儀。這是一款我們公司研發出來的新型煤礦用探測圍巖裂隙的儀器，他主要是利用超聲波的原理來檢測的下面我給大家詳細的介紹一下我們這個探測儀，

一CT-2型超聲波圍巖裂隙探測儀的是用在什么地方？

答：CT-2型超聲波圍巖裂隙探測儀用于探測圍巖松動、裂隙范圍，為井巷設計與施工提供科學依據，儀器為礦用本質安全型。可用于瓦斯礦井、金屬礦井、隧道及地下工程圍巖定性評析。

二CT-2型超聲波圍巖裂隙探測儀的工作原理是什么？

答：超聲波在巖體中的傳播速度與巖體受力狀態及裂隙程度有關，當圍巖裂隙（破裂逢）多時，波速相對于深度完整無裂隙（未松動破壞）巖（煤）體的波速低。通過巖石鉆孔（?41～45mm)測出聲波縱波速度在圍巖鉆孔中的分布變化曲線或“時間——孔深”曲線，即可判定圍巖裂隙（松動）范圍。 縱波速度是通過測定鉆空中一定距離（探頭長度）圍巖的聲波傳播時間計算出來的，測定原理如下公所示。發射換能器F在鉆孔中發射超聲波，沿鉆孔壁滑行傳播。發射換能器F發射超聲波的同時觸發計時路計時，當接收換能器I收到超聲波信息后停止計時s，測出聲波在F-I的傳播時間，由此計算出波速： L V =— ×103米/秒 s 式中 L為換能器F-I間距，L=140mm， s為測試時間數據，單位us.

三CT-2型超聲波圍巖裂隙探測儀的技術參數有哪些？

答：CT-2型超聲波圍巖裂隙探測儀技術特性(1)主機防爆類型: 礦用本質安全型 發射電源：450～500V分 辨 率：0.1us 外型尺寸: 206*102*57mm重 量：600g(2)探頭主 頻：33KHz 外型尺寸: ?36*220mm導 線：射頻電線20m 鉆孔直徑：?41～45mm(3)電源電 池：6節5號普通堿性干電池 工作電壓：5V工作電流：80mA

       s為測試時間數據，單位us。

三是來介紹我們的CT-2超聲波圍巖裂隙探測儀的探頭及封孔器 的

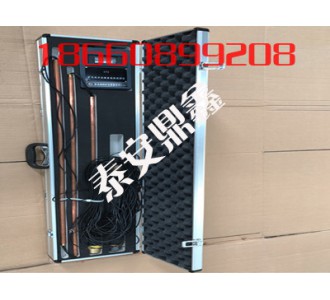

 CT-2超聲波圍巖裂隙探測儀探頭由發射換能器和接收換能器經由開槽塑封管連接組成，收發兩個換能器可互換使用，測管由銅管制成，每10cm有一尺度槽，共20節，螺紋聯接。換能器聯接塑料管，在仰斜測試時需要膠帶纏裹，以防漏水。CT-2超聲波圍巖裂隙探測儀超聲波測試時，鉆孔中需充滿水耦合聲波傳播，一般情況下應將測試鉆孔布設在巷道兩幫，并將鉆孔略向下扎3-5o以便存水，這樣測試起來比較方便，當鉆孔仰斜或向上時，為保證鉆孔內注滿水，需使用封孔器。

四.CT-2超聲波圍巖裂隙探測儀技術特性為大家來介紹一下

(1)主機

1、發射電源：450～500V；

2、分辨 率：0.1us；

3、外型尺寸: 206*102*57mm；

4、重   量：600g。

(2)探頭

1、主   頻：33KHz

2、外型尺寸: ?36*220mm

3、導   線：射頻電線20m

4、鉆孔直徑：￠41～45mm。

(3)電源

1、電   池：6節5號普通堿性干電池

2、工作電壓：5V3

3、工作電流：80mA

(4)CT-2超聲波圍巖裂隙探測儀使用方法

1、測試前檢查

電源電壓：開機后，紅色電源指示燈亮。每組電池可測5～10個鉆孔。

探頭絕緣電阻：換能器正極對絕緣電阻應≥500MΩ,否則將影響儀器的發射和接收能力，甚至不能正常工作。簡易判別方法：將兩個換能器接線螺母分別接儀器左邊的發射接線柱，打開電源開關后每5—7秒應有一次“啪、啪”的響聲，若不響說明換能器有問題，需檢查導線是否有開皮短路等現象或更換。

2、測試工作

①鉆孔掃眼，清出孔中巖（煤）粉和碎石（煤）碴；

②將探頭送至孔底，封孔器插入孔口并固定好（兩幫向下扎鉆孔不用封孔器）；

③注水。測桿尾端有連續水流出時，表明水已注滿；

④測試讀數，將探頭向外逐次抽動10cm，讀數計時；

⑤檢查記錄數據，決定是否復測，初步判定圍巖裂隙松動范圍。
