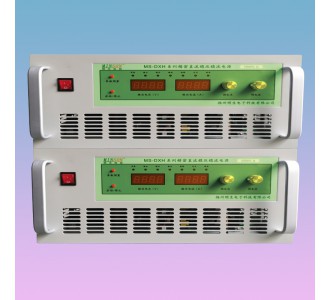

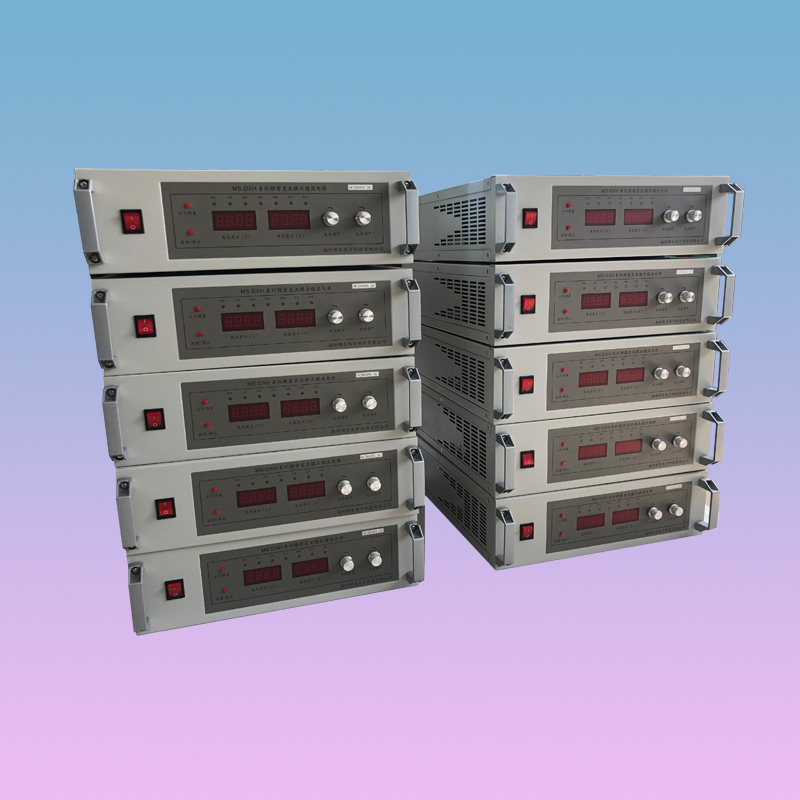

產品名稱：MS-DXH1~20 半導體電子原器件測試、老化精密直流高壓電源

-、簡要介紹
　　為了支持國家大力發展“芯片強國”戰略計劃，我司針對芯片半導體行業大量配套了MS-XDQ1~20 半導體電子原器件測試、老化電源。本電源除具有線性電源MS-DX電源的特性外，還兼具紋波低，精度高，高壓耐沖擊、配套性高等特點。經用戶10000多小時測試不斷電老化，電源零故障，受到用戶高度評價。我們可根據客戶的要求制造出超高電壓（最高可達50000V）的電源，且功率可達100kW，電壓電流均可連續可調，可長期滿載連續穩定的工作。
　　此電源可應用在國防上高尖端的試驗、氣體放電、高壓電子管的測試老化，也可應用在其它電子元件的測試老化上。由于本電源輸出電壓較高，在未作特別要求的情況下，一般將輸出負端子與機殼即地線連接，確保使用者的人身安全。

二、性能特點
1、規格范圍：近300種規格，輸出電壓800-50kV、輸出電流0-10A、輸出功率0-100kW之內任選
2、恒壓恒流：電壓值從5%－100%額定值連續可調 電流從零至額定值連續可調，恒壓恒流自動轉換
3、過壓保護：電壓保護值0－110%額定值連續可調，電源輸出電壓超過電壓保護值時將跳閘保護
4、短路保護：額定電壓5KV以下允許短路并聲音報警，5KV以上短路跳閘保護
5、過載保護：電源或負載出現故障，輸出電流超過額定值1.5倍時，電源跳閘保護
6、短路報警：當輸出短路時，電源聲光報警（選配）
7、自動放電：供容性負載關機放電用（選配）
8、輸出顯示：電壓、電流同時LED數碼管顯示（標配）；LCD液晶屏顯示（選配）
9、脈沖工作：可配時間控制器構成脈沖電源（選配）
10、智 能 化：可與計算機連接，組成計算機監控的智能型電源（選配）
11、模擬信號接口：用戶可用0~5V或4~20mA信號控制電源的輸出電壓和電流（選配）

三、主要用途
1、大專院校，科研院所實驗室，電器產品檢測、調試
2、電子產品檢測、老化、氣體放電
3、用于半導體、芯片及相關器件的例行試驗，老練
4、速調管、磁控管、供電電源
5、各種高壓試驗設備配套電源
6、整機老練以及其它一切需要使用高精度電壓電流輸出的場合

四、技術指標



1、 最高輸出電壓：50kv

2、 最大輸出電流：1000A

3、 恒壓值連續可調范圍：0 - 額定電壓   (0是近似0，下同)

4、 恒流值連續可調范圍：0 –3額定電流

5、 輸出電壓、輸出電流設定：旋轉編碼器

6、 穩壓穩流狀態自動切換

7、 穩壓精度：

源效應≤0.1%額定值（輸入電源電壓變化±10%時引起的輸出電壓的變化率）

負載效應 ≤0.2%（電源輸出電流從零至額定值變化時引起的輸出電壓變化率）

8、 穩流精度：

源效應≤0.1%額定值（輸入電源電壓變化±10%時引起的輸出電壓變化率）

負載效應 ≤0.2%（輸出電壓從零至額定值變化時引起的輸出電流變化率）

9、 輸出紋波：≤0.2%+10mV 額定值（有效值）

10、 保護方式：短路、過壓、過載保護并報警

11、 輸出極性：正高壓，負低壓

12、 顯示方式：正4位LED數碼管顯示

13、 顯示分辨率：1V，0.1mA

14、 顯示誤差：≤1%±1個字 （10% - 100%量程內）

15、 負載特性：阻性負載

16、 時漂：≤0.3%額定值（電源連續工作時間大于8個小時引起的輸出電壓的變化率）

17、 溫漂：≤0.04%額定值/℃（電源使用環境溫度范圍內由環境溫度變化引起的輸出電壓變化率）

18、 智能配置：RS232計算機接口，提供RS485接口及通訊協議，與計算機連接形成智能電源；通過485接口完成電源啟動、停止、給定值設定、實時讀取電壓、電流值、工作狀態等功能。

19、 輸入電壓： AC220V±10%  50Hz±10%

20、 絕緣電阻：≥20MΩ

21、 耐壓強度：1500V 60S

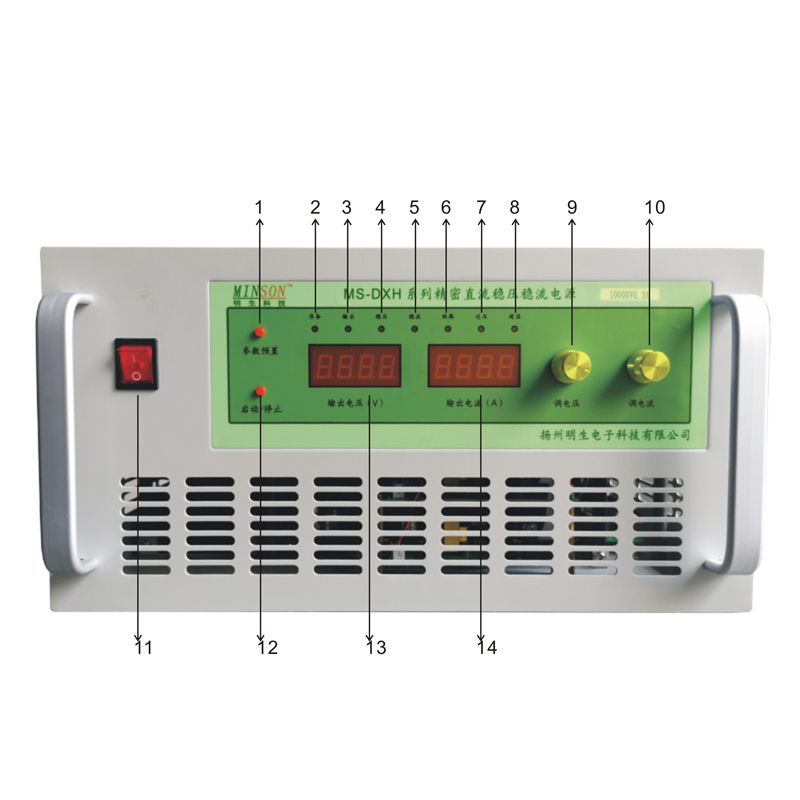

五、面板功能

1、 按鍵功能：

1參數預置：按動一次工作、恒壓、恒流指示燈同時點亮時，電源處于電壓和電流預置狀態：旋轉電壓調節旋鈕（旋鈕即旋轉編碼器是帶按鍵開關的，旋鈕可以按壓選擇調節步進值，有1個字、10個字、100個字、1000個字四檔速度）預置輸出電壓。旋轉電流調節旋鈕預置輸出電流，再按一次退出預置狀態進入工作狀態并保存預置值；長按參數預置 5秒穩壓穩流過壓指示燈點亮時，電源處于過壓預置狀態：旋轉電壓調節旋鈕預置輸出過壓保護值，再按一次退出預置狀態進入工作狀態并保存預置值。

12啟動/停止：每按鍵一次，在待機、工作之間切換一次。

2、 指示燈功能：

2準備：表示系統處于待機狀態，此時無輸出。

3輸出：表示系統處于工作狀態。

4 穩壓：表示系統處于穩壓工作狀態。在穩壓狀態下，輸出電壓恒定，輸出電流隨負載變動而變動。

5 穩流：表示系統處于穩流狀態。在穩流狀態下，輸出電流恒定，輸出電壓隨負載變動而變動。

6 短路：表示電源工作時，輸出端被短路。此時蜂鳴器響，提醒用戶排除短路。

7 過壓：表示系統實際輸出電壓值超過過壓保護值，電源將停止工作，輸出降為零，同時蜂鳴器響。過壓狀態必須關掉空氣開關，重新開機后才能解除。

8 超溫：表示電源處于過熱狀態，系統以保護并停止輸出。

3、電壓電流顯示窗口功能：

13 電壓顯示窗口 ：V 在待機狀態顯示的是預置電壓值，在工作狀態顯示的是實際輸出電壓值

14  電流顯示窗口：A 在待機狀態顯示的是預置電流值，在工作狀態顯示的是實際輸出電流值

4、旋鈕功能：

9  調電壓：在預置狀態下可設置所需的輸出電壓值，（在預置狀態下可以按壓旋鈕實現調節位數的切換，按一次向前走一位，循環切換。）在運行狀態下可以微調輸出電壓值最后一位。

10 調電流：在預置狀態下可設置所需的輸出限流值，（在預置狀態下可以按壓旋鈕實現調節位數的切換，按一次向前走一位，循環切換。）在運行狀態下可以微調輸出限流值最后一位

六、基本工作狀態說明

1、 預置狀態：

恒流、恒壓指示燈同時亮時，電壓和電流數碼管分別顯示電壓和電流預置值，此狀態下調節電壓、電流旋鈕設置參數，在退出預置狀態時相關參數生效并保存。

     在此狀態下為了方便用戶更為準確快速的設置所需的參數值，旋轉編碼器是帶按鍵開關的，旋鈕可以按壓選擇調節步進值，有一個字，10個字，100個字1000個字四檔速度。

恒流、恒壓、和過壓指示燈同時亮時，電壓顯示數碼管顯示的是過壓保護值，電源處于過壓保護值預置狀態，電流顯示數碼管顯示的是電流設置值，此狀態下調節電壓旋鈕設置過壓保護值，調節電流旋鈕設置電流值。（部分機型無此功能）

2、 非預置狀態：

恒壓、恒流指示燈沒有同時亮時，數碼管顯示實際輸出電壓、電流值。

          按下待機/開機（啟動/停止）按鍵后，工作指示燈點亮，表示電源輸出打開，此狀態下調節電壓、電流旋鈕電源將直接改變輸出電壓和電流值。

         電源輸出打開狀態下編碼開關默認每格步進是一個字，如果需要增加每格步進，可以按下電壓/電流預置按鍵，然后選擇調節步進值實現快速調節。

         工作指示燈滅表示電源輸出關閉，此狀態下調節電壓、電流旋鈕沒有任何反應。

七、按鍵操作說明

1、 電壓/電流 按鍵：電壓和電流值預置按鍵，按動一次，恒流、恒壓指示燈同時點亮時，電源處于電壓和電流預置狀態，再按一次退出預置狀態并保存預置值。

2、 過壓  按鍵：過壓值預置按鍵，按動一次，恒流、恒壓、過壓指示燈同時點亮時，電源處于過壓預置狀態，再按一次退出預置狀態并保存預置值。

3、 待機/開機（啟動/停止） 按鍵：

按一下啟動電源輸出，工作指示燈點亮，再按則關閉輸出。

4   注意！！！在電源空載啟動工作時如果工作燈，恒流燈，故障燈，短路燈同時點亮，報警聲長鳴。請檢查電流預置是否為0，不能設置為零 。

八、  常規操作流程說明

       首先按照標示接好輸入輸出線，檢查無誤。打開本機空氣開關或船型開關，電源面板上的電壓電流顯示窗口的數碼管和狀態指示燈的恒壓恒流指示燈會點亮，電源處于待機預置狀態。這時可以調節電壓或電流旋鈕預置你所需要的電壓和電流值。上電默認是調節最后一位數，如果你需要調節其他位數可以按壓旋鈕來選擇。預置好后可以直接按待機/開機（啟動/停止）按鍵讓電源開始工作。



九、訂貨信息
請說明輸出最高電壓，最大電流值。也可依照您的規格要求定制電源（無需定制費)
您可以官網在線咨詢或致電市場部李先生，我們將針對您的規格要求作詳細的技術指標和報價單供您參考。恭候您的垂詢!
