輸電線路舞動在線監測系統

一。概述

當高壓輸電線路架設在植被稀疏、地勢平坦的區域，常常會遭受線路舞動問題的影響。舞動問題的發生通常取決于三方面：覆冰不均勻、線路結構參數和風激勵，舞動情況一旦超過基準值時，輕者發生跳閘，重者導致絕緣子、線路線夾損壞、桿塔螺栓松動甚至是倒塔。為了實時掌握線路舞動數據情況，特力康研發了輸電線路舞動在線監測系統。

二 。技術參數

1供電系統：風光互補加蓄電池

2通訊要求：支持無線網絡通信(支持4G并向下兼容）滿足電信聯通、移動自適應,并可根據現場情況選擇運營商

3工作電壓：DC12V

4工作溫度-40 ~70℃

5單次采樣點數:400點以上

6環境氣象站參數:超聲波高精度傳感器，綜合測量環境溫度、濕度、風向、風速、氣壓、雨量等參數。

三 。輸電線路舞動在線監測系統工作原理

輸電線路舞動在線監測系統采用風光互補進行前端供電，內置的舞動數據監測采集單元可以將采集到的數據無線傳輸至后臺，數據采樣頻率≥30Hz，誤差小，告警信息誤報率低。除此之外，前端的圖像監控功能及氣象數據監測功能更是讓該設備如虎添翼，多角度的讓管理人員獲取線路現場的情況，便于制定舞動問題解決方案。

四。安裝事項

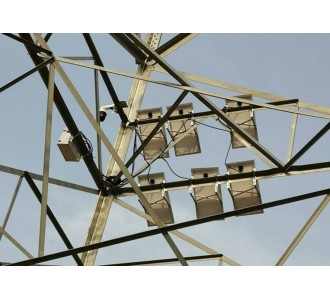

1本產品可采用風光互補供電，直接安裝在線路上即可

2我司工程人員會現場進行安裝調試，并根據需求接入電力標準平臺。

3數據支持加密

五．產品別稱

舞動監測系統、輸電線路舞動在線監測系統、導線舞動在線監測系統、高壓輸電線路舞動在線監測系統

六 。產品型號

TLKS-PMG-WD
