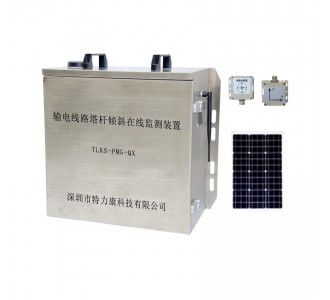

架空輸電線路桿塔傾斜在線監測裝置

一 。概述

在經濟飛速發展的今天，各行各業都離不開電力源源不斷的供應，總長不斷增長的輸電線路保證了我國的日常用電。輸電線路假設過程中要克服許多困難，其中線路通道的選取很關鍵，但有時迫于周圍環境的限制，不得不從地質不穩定區域穿過，線路桿塔可能會出現傾斜的情況，為了解決這個問題，我司研發了架空輸電線路桿塔傾斜在線監測裝置來實時監測。

二。技術參數

1.嵌入式設計，體積小，功耗低，高可靠；

2.供電系統：太陽能加蓄電池

3.通訊要求：支持無線網絡通信（支持4G并向下兼容），滿足

電信、聯通、移動自適應，并可根據現場情況選擇運營商

4.工作電壓：DC12V

5.工作溫度：-40℃---+85℃

6.IP 68防護等級

三 。工作原理

架空輸電線路桿塔傾斜在線監測裝置前通過安裝在桿塔上的傾角傳感器做到對線路的橫向傾斜、縱向傾斜數據進行監測，并通過4G/GPRS/WIFi等方式將數據實時傳輸?shù)胶笈_監控平臺，后臺系統對比數據后，會對異常數據進行告警，運維人員可通過定位功能找到異常桿塔并進行加固，避免倒塔事故的出現。

四 。功能特點

1可響應數據處理系統的召測命令

2可根據數據處理系統的指令，改變采集方式，自動采集時間間隔等參數

3具備加密芯片

4支持域名解析，多種觸發啟動模式

五 。安裝事項

1架空輸電線路桿塔傾斜在線監測裝置通過傾角傳感器進行數據測量，安裝時請按照我司工程人員指定的點位安裝，避免出現數據測算誤差

2我司工程人員現場安裝調試完成后，會定期查看設備在線情況，如出現異常會立即與客戶溝通解決，

六．產品別稱

桿塔傾斜檢測裝置、桿塔傾斜裝置、架空輸電線路桿塔傾斜在線監測裝置

七。產品型號

TLKS-PMG-QX
