架空線路弧垂實時監測系統

一.概述

由于重力的影響，輸電線路弧垂是電力部門在建設線路時無法避免的問題，只能退而求其次的讓其維持在一個正常的參數范圍內，以保證穩定輸電。但是當一條線路在工作幾年后，桿塔的位移、變形，拉線的松動等問題會導致弧垂參數超過設定的正常范圍，容易發生事故。比如弧垂過大不能保證導線對地面的安全距離，可能出現觸電事故，弧垂過小時，線路承受的應力又過大，當氣溫較低時，易發生斷裂情況。

因此，我司自主開發了架空線路弧垂實時監測系統來對線路弧垂情況進行監測。

二.架空線路弧垂實時監測系統產品功能

具備受控采集功能,能響應遠程指令,實時采集數據;

具備主機電池電壓采集功能和探頭電池電壓采集功能;

加入安全芯片,可對數據進行加密,并接入各省公司平臺。

三.架空線路弧垂實時監測系統技術參數

工作電壓：DC12V

工作電流：100mA

工作溫度：-40~85℃

監測參數：傾角測量范圍±60

四．架空線路弧垂實時監測系統安裝注意事項

1.設備太陽能板朝南，實在不方便西南和東南也行，保證太陽能板充電，設備正常工作。
2.太陽能板不能有遮擋，不能朝塔里，這樣會影響設備充電。
3.正面側面都可以安裝，正面安裝時有遮擋就安裝到側面

五．架空線路弧垂實時監測系統選購指南

弧垂監測設備由于要實時監測線路弧垂最低點對地面垂直距離的數據，所以需要直接安裝在導線上。如何供電、待機時長、信號傳輸及測量精度就成了關鍵因素。特力康架空線路弧垂實時監測系統采用太陽能及大容量蓄電池為設備供電，一次充滿，陰雨天氣下可連續工作10天以上，設備采用4G無線信號傳輸，自動適應移動、電信、聯通（可根據客戶要求及現場情況選擇），測量誤差不超過5CM，本產品嚴格遵循《輸電線路狀態監測裝置通用技術規范》，在全國多地區都有使用案例，歡迎來電咨詢。

六．產品別稱：架空線路弧垂實時監測系統、輸電線路弧垂在線監測系統、輸電線弧垂高度實時分析系統、線路弧垂監測預警裝置

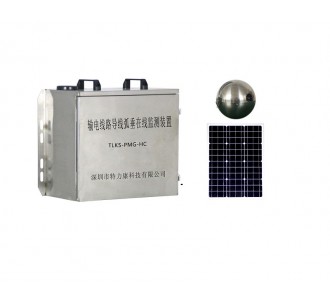

七．產品型號：TLKS-PMG-HC
