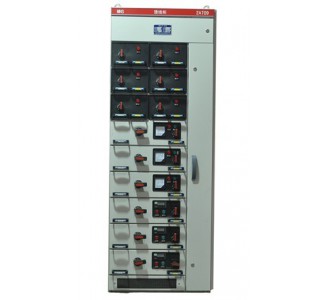

MNS低壓配電柜,襄陽源創低壓抽出式開關柜的價格,MNS低壓抽出式開關柜概述
裝置適用于發電廠，變電所，石油化工企業，廠礦企業，高屋建筑等低壓配電系統的動力配電和電動機控制中心，電容補償的電能轉換分配與控制。在大單機容量的發電機，大規模石化等行業，低壓動力控制中心和電動機控制中心等電力使用場合時能滿足與計算機接口的特殊需要。
正常使用條件
1.周圍空氣溫度不高于+40度，不低于—5度，24小時內平均溫度不高于+35度，超過時，需根據實際情況降容運行；
2.海拔高度不超過2000m;
3.周圍空氣相對溫度在溫度為+40度不超過50%，在較低溫度時允許有較大的相對溫度；
4.開關柜安裝與垂直的傾斜度不超過5度。
主要技術參數
額定絕緣電壓 交流660V，1000V
水平母線額定短時耐受電流（1S）50KA-80KA
額定工作電壓 主電路交流380V，660V
水平母線額定峰值耐受電流 105KA-176KA
輔助電路 交流220V，380V
垂直母線額定短時耐受電流（1S）50KA
額定頻率 50HZ ，60HZ
垂直母線額定峰值耐受電流 105KA
水平母線額定電流 4000A
外殼防護等級 IP40
垂直母線額定電流1000A
特殊使用環境可達 IP50
結構特點
1.綜述
產品設計充分考慮了廣大電力用戶及設計部門的要求，能滿足不斷發展的電力行業對增容，計算機接口，動力集中控制，方便安裝維修，縮短事故處理時間等需要，安全，經濟，合理，可靠。產品具有接通能力強，分段能力高，動熱穩定好，電氣方案靈活，組合方便，系列性與實用性強，結構新穎，防護等級高特點，是低壓抽出式開關成套設備的產品。
2.基本結構
柜體基本結構為公司適用組合式結構，以C型型材（基本模數E=25mm）為主要結構件，采用鎖緊自攻螺釘和8.8級高強度螺栓緊固而成，因而柜體精度高，剛性好，接地連續性好。
運輸與安裝
1.產品的運輸
運輸單元：產品分四種規格的運輸單元：單臺裝，二臺裝，三臺裝，四臺裝。但總長度不得超過3m。
產品的吊運（裝）：產品在吊運和安裝過程中之吊裝必須按圖十一中虛線掛吊鋼絲繩，鋼絲繩頂角不得大于120度，吊運應平穩，避免強烈的振動，搖晃和沖擊。
2.產品的安裝
開關的組合方式
基礎處理：電纜溝的寬度由用戶自己選定，用10#槽鋼按圖一方式預埋并與地面平。
安裝：開關柜就位。找準位置，進行焊接，焊接節柜和焊長由用戶確定，產品安裝與配電室的相對位置參考圖，基中吊索是否安裝由用戶確定，制造商提供的原則是：當母線橋的長度大于3米時應考慮安裝吊索。但是，當母線橋的電流大于或等于2500A時，其長度為2.5時也應安裝吊索。
使用與維護
1.開關柜安裝后須按有關規定驗收并通電調試完畢，方可投入使用。
2.開關柜的使用
其余功能單元的使用請查閱主要電器元件制作商提供的資料。
3.開關柜的維護
a使用單位按有關制度做好日常運行記錄和保養。
b檢查功能單元的一次和二次插接件是否接插良好，到位。
c檢查單元內部連接導線是否牢靠，有無松動而導致發熱現象。
d清除斷路器相間隔板的灰塵。
e檢查機械聯鎖的正確性及可靠性。
f檢查電氣性能和動作是否符合要求。
g每年要進行一次設備維修，同時還應增加電氣絕緣性能檢查。
?
